Szczegóły Produktu:
|
Model: | NYRD703 (podwójny kabel, dwubiegunowy) | Materiał anteny: | Elastyczny kabel/biegun |
---|---|---|---|
Skala: | 0~20m (kabel), 0~6m (słup) | Precyzja: | ±1mm |
Zasilacz: | 24 VDC (dwuprzewodowy, czteroprzewodowy); 220 VAC (opcjonalnie) | Średnia temperatura: | -40 ℃ ~ + 130 ℃ |
Nacisk: | -0,1~4,0Mpa | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
High Light: | Radarowy miernik poziomu z falą kierowaną 1,8 GHz,radarowy przetwornik poziomu z podwójnym przewodem |

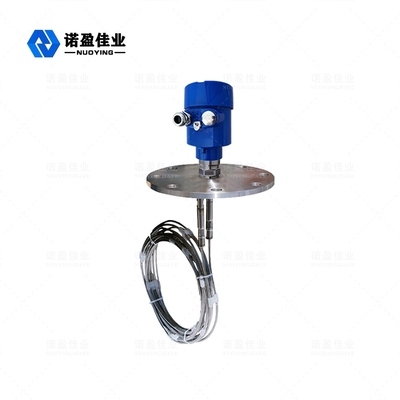

Podwójny kabel Dwubiegunowy typ NYRD703 1,8 GHz Radarowy miernik poziomu fali prowadzonej
NYRD703 1,8 GHz Radarowy miernik poziomu fali prowadzonej
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Miernik poziomu radaru z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar. Impuls elektromagnetyczny radarowego wskaźnika poziomu propaguje się wzdłuż stalowego kabla lub sondy z prędkością światła. Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Różnorodność metod podłączania procesu i typów elementów detekcyjnych sprawia, że mierniki poziomu z falowodowymi falami kierowanymi serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Odległość między przetwornikiem a powierzchnią mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy. W trybie pracy impulsowej produkt charakteryzuje się wyjątkowo niską mocą emisyjną i może być instalowany w różnych metalowych i niemetalowychpojemniki bez szkody dla ludzkiego ciała i środowiska.
NYRD703 1,8 GHz Radarowy miernik poziomu fali prowadzonej Parametr techniczny
Typowym zastosowaniem | Ciecz o niskiej stałej dielektrycznej |
Materiał anteny | Elastyczny kabel/słup |
Skala | 0~20m (kabel), 0~6m (słup) |
Precyzja | ±1mm |
Zasilacz | 24 VDC (dwuprzewodowe, czteroprzewodowe); 220 VAC(opcjonalny) |
Średnia temperatura | -40℃~+130 ℃ |
Nacisk | -0,1~4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Klasa ochrony | IP67; IP68 |
Klasa przeciwwybuchowa | Exia (CT6 Ga) |
Wyjście sygnału | 4...20mA/HART |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
