Szczegóły Produktu:
|
Materiał anteny: | 304 (opcjonalnie) | Skala: | 15m |
---|---|---|---|
Zasilacz: | 24VDC (dwie linie, cztery linie) | Średnia temperatura: | -40 ~ + 500 ℃ |
Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Dokładność pomiaru: | 0,05%-0,1% FS |
Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Typowym zastosowaniem: | Ciecz, szczególnie w wysokiej temperaturze, wysokim ciśnieniu i innych okazjach |
High Light: | Radarowy przetwornik poziomu cieczy z falą kierowaną,radarowy przetwornik poziomu z falami prowadzonymi 24VDC,radarowy przetwornik poziomu cieczy 24VDC |

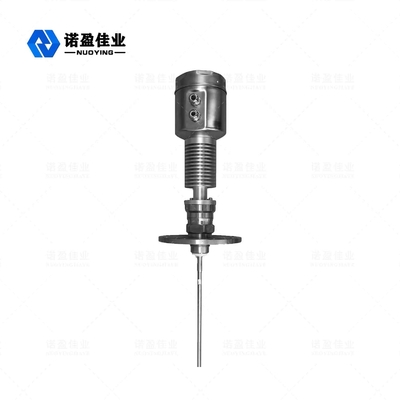

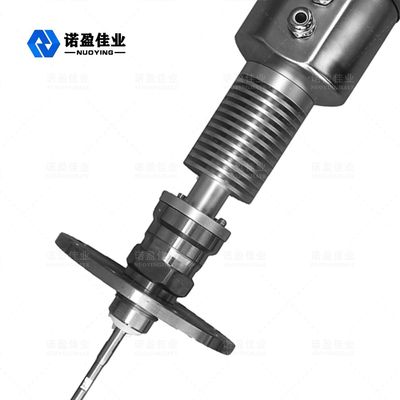

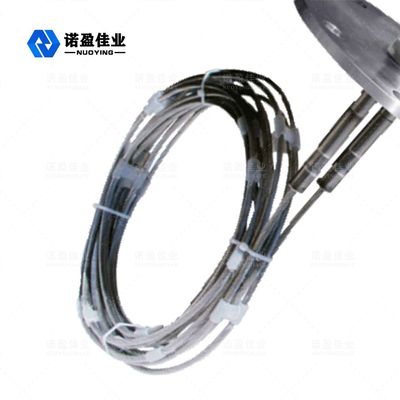

Wysokotemperaturowy radarowy przetwornik poziomu 24VDC NYRD705 z falowodową falą
Zasada działania przetwornika poziomu radaru z falą kierowaną NYRD705
Dzięki zaawansowanemu mikroprocesorowi i unikalnej technologii przetwarzania echa choDiscovery, radarowy miernik poziomu z falowodami może być używany w różnych złożonych warunkach.Ze względu na rodzaj przyłączy procesowych i elementów detekcyjnych, miernik poziomu z radarem falowodowym serii HCDAR-5X nadaje się do różnorodnych złożonych warunków i zastosowań.Na przykład media o wysokiej temperaturze, wysokim ciśnieniu i niskiej stałej dielektrycznej.Działanie impulsowe, radarowy miernik poziomu fali prowadzonej emituje bardzo niską moc i może być instalowany w różnych metalowych i niemetalowych pojemnikach, co nie jest szkodliwe dla ludzkiego ciała i środowiska.
Funkcja projektowania przetwornika poziomu radaru z falowodową falą NYRD705
1. Emitowane fale elektromagnetyczne są stałe i nie wymagają weryfikacji terenowej ani relokacji w celu zmiany zakresu.
2. Można zastosować różne metody instalacji, połączenie gwintowe lub połączenie kołnierzowe.
3. Zmiany temperatury, ciśnienia i gęstości nie mają wpływu na pomiar.
4. Brak ruchomych części w procesie pomiaru, brak problemów z uszkodzeniem części mechanicznych, bezpłatna konserwacja.
5. Można zmierzyć prawie każdy ciekły lub stacjonarny nośnik cząstek.
6. Wadą jest to, że na górze i na dole znajdują się martwe obszary.Minimalna martwa strefa na szczycie to 0,25m.
Parametry techniczne radarowego przetwornika poziomu NYRD705 z falą kierowaną
Typowym zastosowaniem | Ciecz, szczególnie w wysokiej temperaturze, wysokim ciśnieniu i innych okazjach |
Materiał anteny | 304 (opcjonalnie) |
Skala | 15m |
Dokładność pomiaru | 0,05%-0,1% FS |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Średnia temperatura | -40 ~ + 500 ℃ |
Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
NYRD705 Pole aplikacji nadajnika poziomu z radarem z falą kierowaną
1. Elektrownia: silos paliwowy, zbiornik, pompa silosowa, bęben parowy, zbiornik paliwa itp.;
2. Pole naftowe: zbiornik magazynowy ropy naftowej, zbiornik magazynowy oleju rafinowanego, separator trójfazowy, zbiornik sedymentacyjny, zbiornik ściekowy, interfejs olej-woda itp .;
3. Przemysł chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik wody amoniakalnej, separator itp.;
4. Metalurgia: wielki piec, silos surowcowy, silos materiałów pomocniczych, zbiornik buforowy ogniwa elektrolitycznego itp.;
5. Ochrona wody: kanały, zbiorniki, nawadnianie gruntów rolnych, monitorowanie poziomu wody w rzece, ostrzeżenie przed powodzią błyskawiczną, zalewy miejskie itp.;
6. Żywność: fabryka soków, fabryka mleka, zbiornik do przechowywania ketchupu, zbiornik do przechowywania browaru itp .;farmaceutyczny zbiornik do przechowywania medycyny chińskiej, separator, zbiornik fermentacyjny itp .;
7. Uzdatnianie wody: cysterny, szamba, zbiorniki do uzdatniania wody, studnie głębinowe, sieci wody pitnej itp.;
8. Inne: ochrona środowiska, przemysł stoczniowy i inne.
