Szczegóły Produktu:
|
| Typowym zastosowaniem: | Cząstki stałe pyłu | Forma anteny: | Kij, kropla wody, płaska, trąbka, rzucona powierzchnia, obiektyw |
|---|---|---|---|
| Zasilacz: | 24VDC | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... |
| Dokładność pomiaru: | 0,05% ~ 0,1% FS | połączenie procedury: | gwint śruby (wspornik), kołnierz, zaciski (opcjonalnie) |
| Temperatura procesu: | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ | Proces łączenia: | Gwint, kołnierz (opcjonalnie) |
| Klasa ochrony: | IP65, IP67, IP68 | ||
| High Light: | Inteligentny radarowy miernik poziomu,radarowy miernik poziomu w zbiorniku gazu,radarowy czujnik poziomu w zbiorniku 26 G |
||

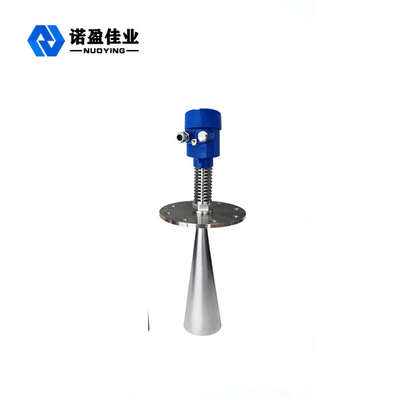

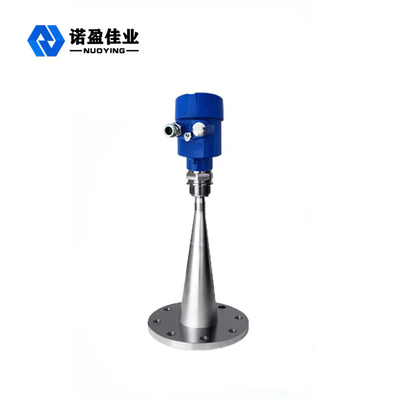

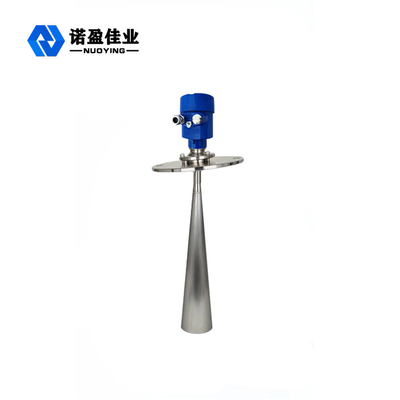

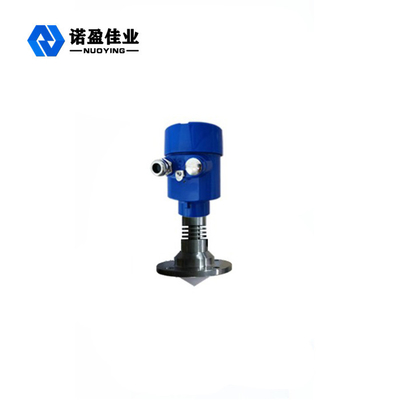

26 G Inteligentny radarowy miernik poziomu Bezkontaktowy radar stosowany w złożonych pomiarach
Zasada działania26G Inteligentny radarowy miernik poziomu
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium jest ona odbijana z powrotem i ponownie odbierana przez system antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle szybka , fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny na przejście tam i z powrotem jest prawie natychmiastowy)
Cechy konstrukcyjne26G Inteligentny radarowy miernik poziomu
◎ Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
◎ prawie odporny na korozję i pienienie;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
◎ Poważne zapylenie ma niewielki wpływ na pracę miernika poziomu wysokich częstotliwości.
◎ Krótsza długość fali, lepsze odbicie na pochylonych powierzchniach stałych.
◎ Kąt wiązki jest mały, energia jest skoncentrowana, co zwiększa zdolność echa i sprzyja unikaniu obiektów zakłócających.
◎ Niewidomy obszar pomiaru jest mniejszy, w przypadku małych zbiorników pomiar również przyniesie dobre wyniki.
◎ Wysoki stosunek sygnału do szumu, nawet w przypadku wahań, pozwala również uzyskać lepszą wydajność.
przypadku wahań można również uzyskać lepszą wydajność.
◎ Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium. Wysoka częstotliwość jest najlepszym wyborem do pomiaru stałego i niskiej stałej dielektrycznej medium.
Parametry techniczne26G Inteligentny radarowy miernik poziomu
| Typowym zastosowaniem | Różne ciecze (silna korozja, niska stała dielektryczna, mieszanie, para, krystalizacja, kondensacja, szlam, wysoka temperatura i wysokie ciśnienie itp.) |
| Różne pyły (silny pył, pył unoszący się, proszek cementowy, proszek wapienny, popiół lotny, krystalizacja itp.) | |
| Różne ciała stałe (ziarno, kamyki, ruda żelaza, bloki węglowe itp.) | |
|
model produktu
|
NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD-SL | |
|
Forma anteny |

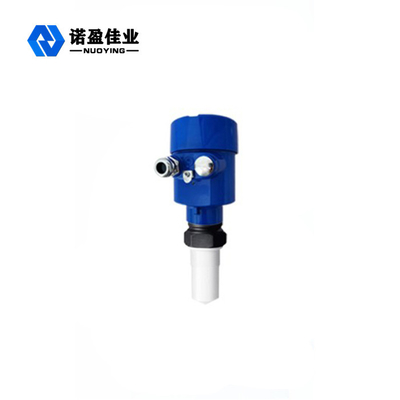

Kij, kropla wody, płaska, trąbka, rzucona powierzchnia, obiektyw |
| Materiał anteny | PTFE, 304,316, PP, PFA |
| skala | 10m, 20m, 30m, 35m, 40m, 80m |
| dokładność pomiaru | 0,05% ~ 0,1% FS |
| Napięcie zasilania | 24VDC (dwa przewody, cztery przewody), 220VAC |
|
wyjście sygnału |
4...20mA/HART/RS485/Modbus... |
| Temperatura procesu | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
| Ciśnienie procesowe |
-0,1~0,3MPa,-0,1~2,0MPa,-0,1~4,0MPa, |
| połączenie procedury | gwint śrubowy, wspornik, kołnierz, zaciski (opcjonalnie) |
| Interfejs elektryczny | M20*1,5,½ ″NPT |
| poziomy ochrony | IP65,IP67,IP68 (opcjonalnie) |
| klasyfikacja przeciwwybuchowa | Exia II CT6 Ga,Exd II CT6 Gb (szczegóły w certyfikacie) |
※Uwaga: produkt można dostosować do specyficznych wymagań użytkowników.
