Szczegóły Produktu:
|
Model: | NYRD-PB-B | Częstotliwość transmisji: | 26GHz |
---|---|---|---|
Próbkowanie echa: | 100 razy/s | Zakres: | 40M |
Precyzja: | 0,05%~0,1%FS | Wyjście sygnału: | 4...20mA/HART |
Temperatura procesu: | -40 ~ + 130 ℃ | Ciśnienie procesowe: | -0,1~2,0MPa |
High Light: | Radarowy przetwornik poziomu z gwintem,płaski radarowy przetwornik poziomu,czteroprzewodowy radarowy czujnik poziomu z PTFE |

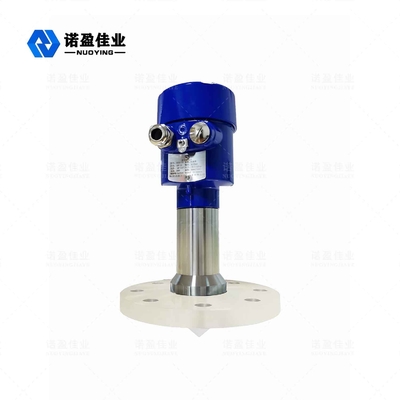

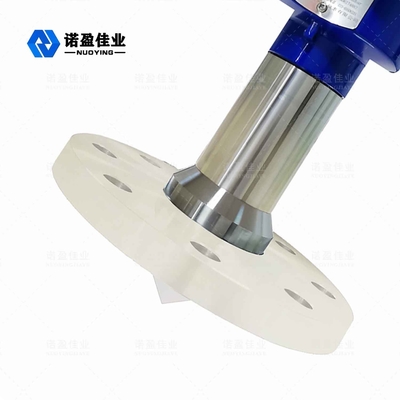

Płaski radarowy przetwornik poziomu Czteroprzewodowy gwint gwintowany PTFE NYRD-PB-B 4Mpa
Płaski radarowy przetwornik poziomu PTFE NYRD-PB-BOperacyjny Zasada
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Brak przyczepności - to minimalne napięcie powierzchniowe w materiale stałym i nie przylega do żadnej substancji.Po zetknięciu się impulsu z powierzchnią mierzonego medium zostaje on odbity z powrotem i ponownie odebrany przez system antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie przekształcany na sygnał poziomu.Odporność na warunki atmosferyczne - ma najlepszą trwałość z tworzyw sztucznych.
Jak pokazuje zdjęcie:
A.Ustawienie zakresu, niska regulacja (4mA)B.Wysoka regulacja (20mA)C.Zakres martwej strefy
Powierzchnia odniesienia do pomiaru: dolna powierzchnia gwintu lub powierzchnia uszczelniająca kołnierza.
Płaski radarowy przetwornik poziomu PTFE NYRD-PB-B Parametr techniczny
Model | NYRD-PB-B | ||||
Typowym zastosowaniem | Para, mgła, piana, silna korozja, krystalizacja, kondensacja, adhezja itp. | ||||
Częstotliwość transmisji | 26GHz | ||||
Próbkowanie echa | 100 razy/s | ||||
Materiał anteny | PTFE+304 | PTFE | |||
Zasięg | 40m | ||||
Precyzja | 0,05%~0,1%FS | ||||
Moc zasilania | 24VDC (dwuprzewodowy, czteroprzewodowy), 220V AC | ||||
Moc | 3W | ||||
Wyjście sygnału | 4...20mA/HART | ||||
Temperatura procesu | -40 ~ + 130 ℃ | ||||
Ciśnienie procesowe | -0,1~2,0MPa | ||||
Proces łączenia | Wspornik, kołnierz (opcjonalnie) | ||||
Interfejs elektryczny | M20×1.5, ½" NPT | ||||
Klasa ochrony | IP 67 | ||||
Klasa przeciwwybuchowa | ExiaⅡCT6 Ga, ExdⅡCT6 Gb(opcjonalny) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
