Szczegóły Produktu:
|
Częstotliwość transmisji: | 26GHz | Precyzja: | 3MM |
---|---|---|---|
Zakres: | 30M | Materiał anteny: | 304, 316L (opcjonalnie) |
Próbkowanie echa: | 100 razy/s | Temperatura procesu: | -40 ~ 130 ℃, -40 ~ 250 ℃ |
Zasilanie: | 24VDC, 220VAC (opcjonalnie) | Klasa przeciwwybuchowa: | ExiaⅡCT6 (opcjonalnie) |
High Light: | Radarowy miernik poziomu przeciwwybuchowego,radarowy czujnik poziomu cieczy 24VDC,uniwersalny radarowy przetwornik poziomu z kołnierzem |

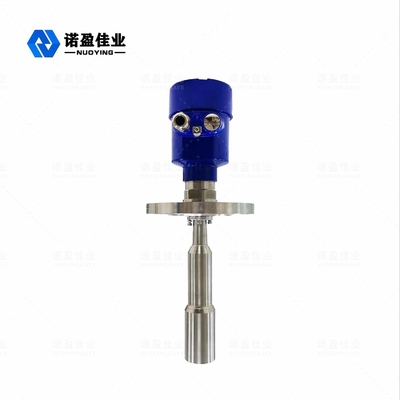

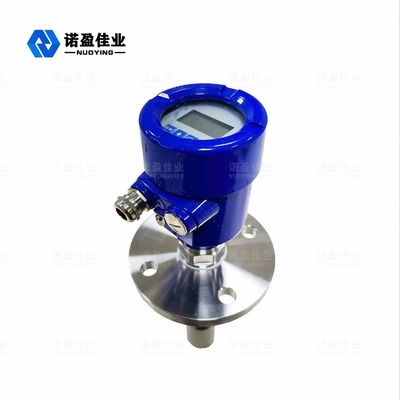

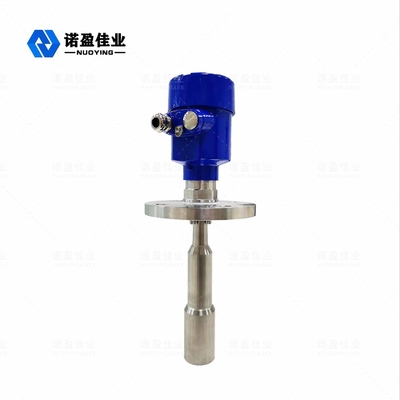

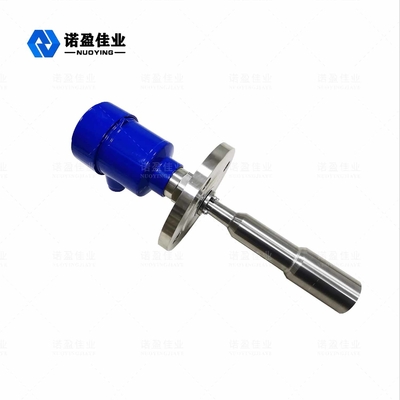

Wysoki stosunek sygnału do szumu 26 GHz NYRD806 Radarowy nadajnik poziomu klasy przeciwwybuchowej
Zasada działania radarowego nadajnika poziomu 26 GHz NYRD806
Antena radarowa emituje wąskie impulsy mikrofalowe,wąskie impulsy mikrofalowesą transmitowane w dół przez antenę.Po dotknięciu pulsumierzone mediumpowierzchni, jest odbijany z powrotem i ponownie odbierany przez system antenowy, a sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle szybka, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika. Czas potrzebny na przejście tam iz powrotem jest prawie natychmiastowy).
Radarowy nadajnik poziomu 26 GHz NYRD806Parametr techniczny
Typowym zastosowaniem | Temperatura, ciśnienie i lekko żrąca ciecz itp |
Częstotliwość transmisji | 26GHz |
Precyzja | 3mm |
Zasięg | 30m |
Materiał anteny | 304, 316L (opcjonalnie) |
Próbkowanie echa | 100 razy/s |
Temperatura procesu | -40 ~ 130 ℃, -40 ~ 250 ℃ |
Wilgotność otoczenia | 0~90% |
Rezolucja | 1mm |
Proces łączenia | Kołnierz uniwersalny |
Interfejs elektryczny | M20×1.5, ½" NPT |
Wyjście sygnału | 4...20mA/HART |
Moc zasilania | 24VDC, 220VAC (opcjonalnie) |
Moc | 3W |
Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
Klasa ochrony | IP67 |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
