Szczegóły Produktu:
|
| Częstotliwość: | 100MHZ-1,8GHZ | Skala: | kabel: 0-30 m |
|---|---|---|---|
| Powtarzalność: | ± 3mm | Rezolucja: | 1mm |
| Próbowanie: | echo 55 próbek / s | Szybkość odpowiedzi: | 0,2s |
| Sygnał prądu wyjściowego: | 4-20mA | Precyzja: | 0,05% ~ 0,1% FS |
| High Light: | Radarowy czujnik poziomu wody z falą kierowaną,radarowy wskaźnik poziomu wody,wskaźnik poziomu wody w zbiorniku radarowym ze stali nierdzewnej |
||

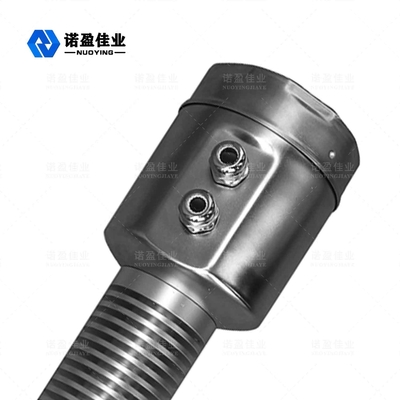

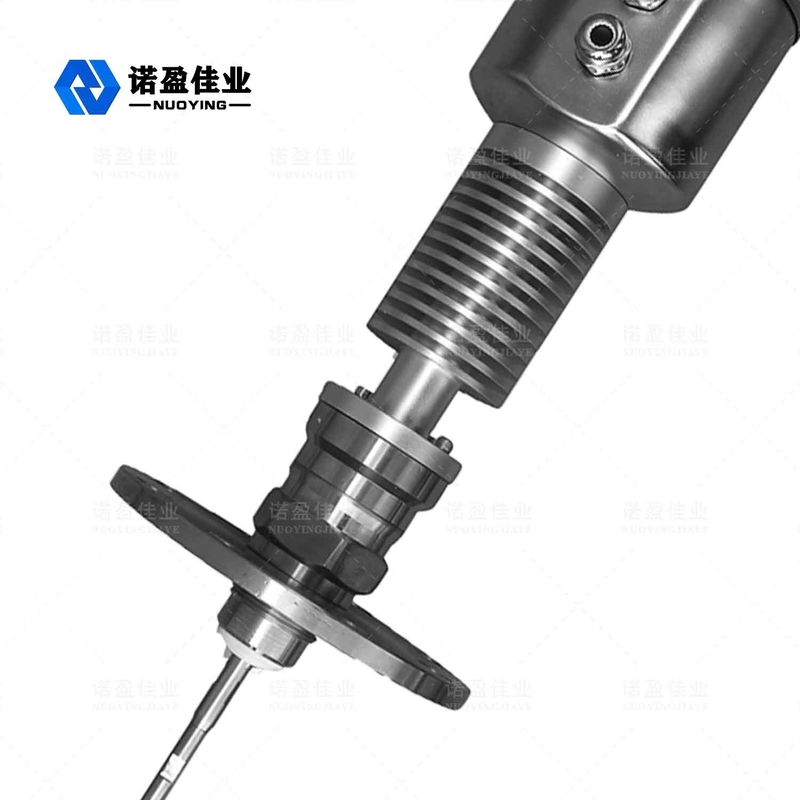

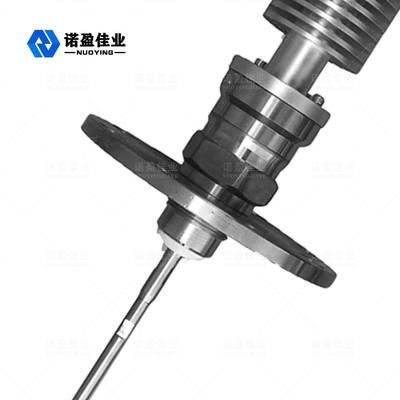

Radarowy czujnik poziomu wody ze stali nierdzewnej NYRD705 1,8 GHz Radar z falą kierowaną
Zasada działania przetwornika poziomu radarowego ze stali nierdzewnej NYRD705 1,8 GHz
Radar z falą kierowaną propaguje emituje impuls mikrofalowy o wysokiej częstotliwości wzdłuż elementu wykrywającego (kabla stalowego), a gdy napotka mierzone medium, powoduje odbicie, ze względu na nagłą zmianę stałej dielektrycznej, a część energii impulsu jest odbicie z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Parametry techniczne przetwornika poziomu radarowego ze stali nierdzewnej NYRD705 1,8 GHz
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: 0,05% ~ 0,1% FS |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | Temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
