Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz, ciecz o wysokiej temperaturze procesu | Skala: | 35M |
|---|---|---|---|
| Średnia temperatura: | -40 ~ + 300 ℃ | Interfejs elektryczny: | M20×1,5, 1/2 NPT |
| Zasilacz: | 24VDC (dwie linie, cztery linie) | Proces łączenia: | Kołnierz (opcjonalnie) |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | ||
| High Light: | Radarowy przetwornik poziomu cieczy,radarowy czujnik poziomu zbiornika 35m,przetwornik poziomu GWR 6GHz |
||

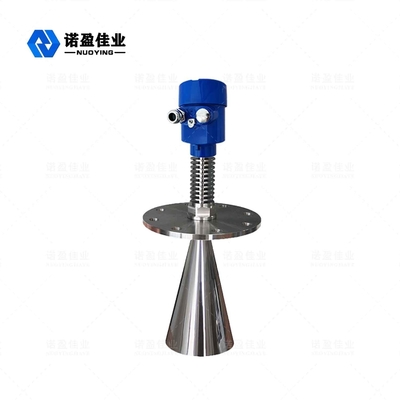

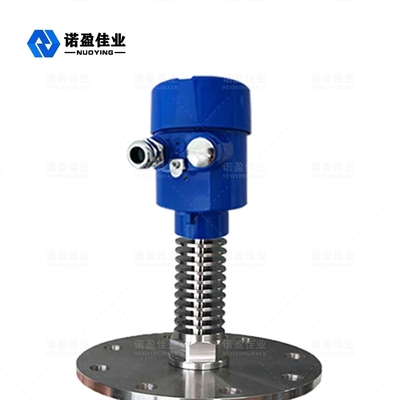

Dokładność pomiaru Radarowy przetwornik poziomu cieczy NYRD803S 6GHz o długości 35 m
Zasada działania radarowego nadajnika poziomu NYRD803S 6GHz
Fale radarowe poruszają się z prędkością światła.Czas pracy może być przekształcony na sygnał poziomu przez komponenty elektroniczne.Specjalna metoda wydłużania czasu zapewnia stabilne i dokładne pomiary w krótkim czasie.
Nawet w przypadku fałszywych ech w złożonych warunkach pracy, echa poziomu można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesorowej i oprogramowania do debugowania.
Wejście:
Antena odbiera odbite mikroimpulsy i przekazuje je do obwodu elektronicznego.Mikroprocesor przetwarza ten sygnał i identyfikuje echa wytwarzane przez mikroimpulsy na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest wykonywana przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.
Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:
D=C×T/2 (C to prędkość światła)
Ponieważ znana jest odległość E pustego zbiornika, poziom L wynosi :
L=ED
wyjście:
Ustaw, wprowadzając wysokość pustego zbiornika E (= punkt zerowy), pełną wysokość zbiornika F (= pełna skala) i niektóre parametry aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20mA.
Parametry techniczne radarowego nadajnika poziomu NYRD803S 6GHz
| Typowym zastosowaniem | Ciecz, ciecz o wysokiej temperaturze procesu |
| Materiał anteny | 304 (opcjonalnie) |
| Skala | 35m |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 300 ℃ |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Proces łączenia | Kołnierz (opcjonalnie) |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Funkcja projektowania radarowego nadajnika poziomu NYRD803S 6 GHz
1. Przyjmuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Produkt ten może być stosowany w różnych złożonych warunkach pracy.
2. Jego funkcja "uczenia się fałszywego echa" umożliwia instrumentowi dokładną identyfikację prawdziwego echa w różnych warunkach fałszywego echa, co skutkuje dokładnymi wynikami pomiarów.
3. Różne tryby połączeń procesowych i typy elementów wykrywających można dostosować do wymagań klienta.
4. Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach bez szkody dla ludzkiego ciała i środowiska.
Uwaga: Zgodnie ze specyficznymi wymaganiami użytkowników można dostosować produkty projektowe.
