Szczegóły Produktu:
|
| Typowym zastosowaniem: | Ciecz bez mieszania | Materiał anteny: | 304 (opcjonalnie) |
|---|---|---|---|
| Skala: | 35M | Średnia temperatura: | -40 ~ + 130 ℃ |
| Ciśnienie procesowe: | -0,1 ~ 4,0 MPa | Proces łączenia: | Kołnierz (opcjonalnie) |
| Forma anteny: | Rodzaj klaksonu | ||
| High Light: | Radarowy przetwornik poziomu cieczy,radarowy czujnik poziomu cieczy typu klaksonu,radarowy przetwornik poziomu 6 GHz |
||

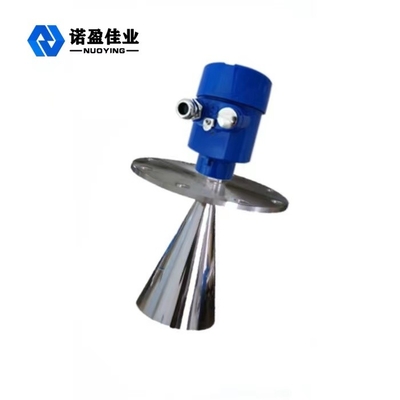

Gorąca sprzedaż Horn Type Liquid 6GHz NYRD803 Radarowy nadajnik poziomu
Zasada działania radarowego nadajnika poziomu 6GHz NYRD803
Bardzo krótkie impulsy mikrofalowe o bardzo niskiej energii są nadawane i odbierane przez system antenowy.Fale radarowe poruszają się z prędkością światła. Czas działania można zamienić na sygnał poziomu za pomocą elementów elektronicznych.Nawet jeśli w złożonych warunkach pracy występuje fałszywe echo, echo poziomu materiału można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesorowej i oprogramowania do debugowania.
Wejście:
Antena odbiera odbity mikro impuls i przesyła go do układu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiału.
Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T:
D=C×T/2(C to prędkość światła)
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:
L=ED
Wyjście:
Jest on ustawiany przez wprowadzenie pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Funkcja projektowania radarowego nadajnika poziomu 6 GHz NYRD803
1. Inteligentny miernik poziomu radaru wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa wykrywania echa.Produkt może być stosowany w różnych złożonych warunkach pracy.
2. Funkcja „uczenia się fałszywego echa” umożliwia przyrządowi dokładną identyfikację prawdziwego echa w warunkach wielu fałszywych ech, aby uzyskać dokładne wyniki pomiarów.
3. Różne tryby połączeń procesowych i typy komponentów wykrywania można dostosować do wymagań klienta.
4. W trybie pracy impulsowej produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
Parametry techniczne przetwornika poziomu radaru 6GHz NYRD803
| Typowym zastosowaniem | Ciecz bez mieszania |
| Materiał anteny | 304 (opcjonalnie) |
| Skala | 35m |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Średnia temperatura | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 4,0 MPa |
| Proces łączenia | Kołnierz (opcjonalnie) |
| Dokładność pomiaru | 0,05%-0,1% FS |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Pole zastosowania nadajnika poziomu radaru 6GHz NYRD803
1. Elektrownie: zbiorniki, pompy silosowe, kadzie parowe, magazyny popiołu, zbiorniki na olej itp.
2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki na ścieki itp.
3.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, zbiornik do przechowywania asfaltu itp.
4.Metalurgia: silosy na surowce, silosy na materiały pomocnicze, zbiorniki buforowe ogniw elektrolitycznych itp.
5. Zasoby wodne: kanały, zbiorniki wodne, nawadnianie gruntów rolnych itp.
6.Pharmaceuticals: chińskie farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
7. Uzdatnianie wody: zbiorniki, szamba, zbiorniki do uzdatniania wody, osadniki, studnie głębinowe, sieci wody pitnej itp.
8.Papier: silos surowcowy, wieża magazynowa, bęben suszący itp.
9.Other: Kamieniołom, ochrona środowiska i inne branże.
