Szczegóły Produktu:
|
Model produktów: | NYRD705 | Częstotliwość transmisji: | 1,8 GHz |
---|---|---|---|
Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Temperatura procesu: | -40 ~ 500 ℃ |
Ciśnienie procesowe: | -0,1 ~ 2,0 MPa | Połączenie procedury: | Kołnierz (opcjonalnie) |
Skala: | 15m | Dokładność pomiaru: | ±1mm |
High Light: | Radarowy czujnik wysokociśnieniowy z prowadnicą falową,nadajnik poziomu fali prowadzonej 1,8 GHz |

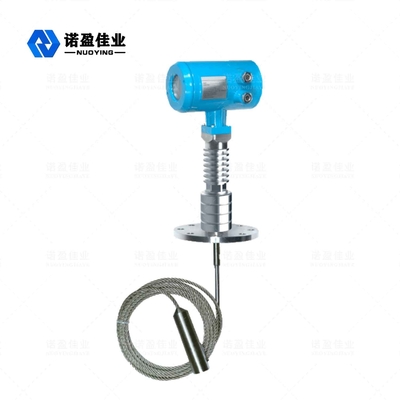

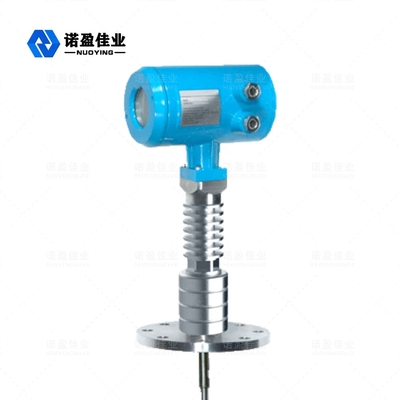

Wysokotemperaturowy wysokociśnieniowy NYRD705 1,8 GHz Radarowy miernik poziomu fali z przewodnikiem Duża niebieska obudowa
NYRD705 Zasada działania radarowego miernika poziomu z falą kierowaną 1,8 GHz
Radar z falą kierowaną emitujeimpuls mikrofalowy o wysokiej częstotliwości, który się rozprzestrzeniawzdłuż elementu detekcyjnego (stalowa linka lub stalowy pręt), a gdy napotka mierzony ośrodek, z powodu nagłej zmiany stałej dielektrycznej, która powoduje odbicie, a część energii impulsu jest odbijana z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
NYRD705 1,8 GHz Radarowy miernik poziomu fali prowadzonej Parametr techniczny
Typowym zastosowaniem |
Pomiar cieczy w wysokiej temperaturze i wysokim ciśnieniu |
Częstotliwość transmisji | 1,8 GHz |
Model produktów | NYRD705 |

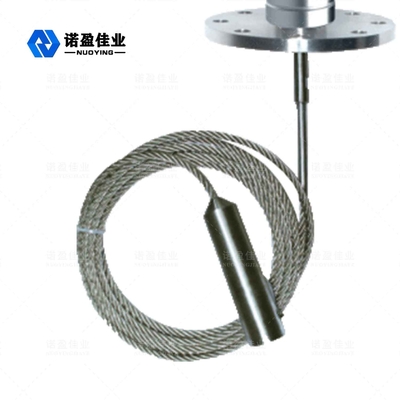

Typ anteny | Typ pręta;Typ kabla (opcjonalnie) |
Materiał anteny | 304 316(opcjonalny) |
Próbkowanie echa | 55 razy/s |
Skala | 15m |
Dokładność pomiaru | ±1mm |
Zasilacz | 24VDC, 220VAC (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Temperatura procesu | -40 ~ 500 ℃ |
Ciśnienie procesowe | -0,1 ~ 2,0 MPa |
Połączenie procedury | Kołnierz (opcjonalnie) |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exia II CT6 Ga |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników!
NYRD705 1,8 GHz Radarowy miernik poziomu z falą kierowaną Cechy konstrukcyjne
1.Wykorzystując wzór pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalowych i niemetalowych pojemnikach, bez szkody dla ludzkiego ciała i środowiska.
2. Różnorodność metod przyłączenia procesu i komponentów wykrywaniatypysprawiają, że radarowe wskaźniki poziomu z falowodami serii 70X są odpowiednie do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i niska stała dielektryczna.
3.Przyrząd do pomiaru poziomu z falowodami falistymi wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.W tym samym czasie radar z falami prowadzonymi jestantyadhezjai nie ma na nią wpływu środowisko zewnętrzne, takie jak średnia temperatura i przyczepność.
