Szczegóły Produktu:
|
Typowym zastosowaniem: | Solidny, cząsteczkowy, silny kurz i inne okazje | Materiał anteny: | 316L |
---|---|---|---|
Skala: | 15mm | Zasilacz: | 24VDC (dwie linie, cztery linie) |
Temperatura mediów: | -40 ~ + 250 ℃ | Ciśnienie procesowe: | -0,1 ~ 4,0 MPa |
Proces łączenia: | wspornik, kołnierz | Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... |
High Light: | Radarowy miernik poziomu sygnału klaksonu,stały radarowy miernik poziomu,radarowy nadajnik poziomu 26 GHz |

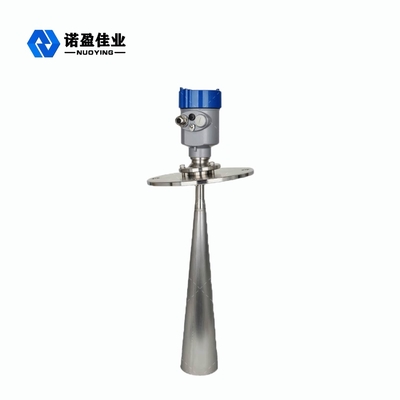

Radarowy miernik poziomu wysokiej częstotliwości 26 GHz NYRD808
Zasada działania radarowego miernika poziomu 26 GHz NYRD808
Radarowy miernik poziomu Czujnik z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiarowej 80m.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą szybkością, dzięki czemu przyrząd może być używany w kotle reakcyjnym, stałym pojemniku i niektórych złożonych warunkach pomiarowych.
Antena pozycjonująca obiekt radarowy emituje wąski impuls mikrofalowy, który jest przesyłany w dół przez antenę.Po zetknięciu się fali impulsowej z powierzchnią mierzonego medium, jest ona odbijana z powrotem i ponownie odbierana przez system antenowy.Sygnał jest przesyłany do części obwodu elektronicznego i automatycznie przekształcany na sygnał poziomu obiektu (ponieważ impulsy przemieszczają się tak szybko, czas potrzebny na dotarcie fali elektromagnetycznej do celu i odbicie z powrotem do odbiornika jest prawie natychmiastowy).
26GHz NYRD808 Radarowy miernik poziomu Parametry techniczne
Typowym zastosowaniem | Solidny, cząsteczkowy, silny kurz i inne okazje |
Model produktu | NYRD808 |
Materiał anteny | 316 (opcjonalnie) |
Skala | 15mm |
Proces łączenia | Kołnierz, wspornik (opcjonalnie) |
Temperatura mediów | -40 ~ + 250 ℃ |
Ciśnienie procesowe | <2.0 MPa |
Zasilacz | 24VDC (dwie linie, cztery linie) |
Precyzja | <0.1% FS |
Poziom ochrony | IP67 |
Klasa przeciwwybuchowa | Exd II BT4 |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
Uwaga: Produkty można dostosować do konkretnych wymagań użytkowników.
Funkcja projektowania radarowego miernika poziomu 26 GHz NYRD808
1. Rozmiar anteny jest mały, łatwy do zainstalowania;Radar bezdotykowy, bez zużycia, bez zanieczyszczeń.
2. Mało dotknięty korozją i pianą;Nie ma wpływu na zmiany gęstości, temperatury i ciśnienia medium.
3. Ciężkie środowisko zapylenia ma niewielki wpływ na działanie miernika poziomu wysokiej częstotliwości.
4. Krótsza długość fali, lepsze odbicie dla pochylonych powierzchni stałych.
5.Mały kąt rozsyłu i skoncentrowana energia.
6. Obszar ślepy pomiaru jest mniejszy i można osiągnąć dobre wyniki w przypadku pomiaru małego zbiornika.
7. Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
8. Wysoka częstotliwość, najlepszy wybór do pomiaru stałych i niskiej stałej dielektrycznej mediów.
26GHz NYRD808 Pole zastosowania radarowego miernika poziomu
1. Elektrownie: stosy węgla, silosy na węgiel surowy, zbiorniki do oczyszczania spalin, pompy silosowe, magazyny popiołu, zbiorniki na olej itp.
2. Pole naftowe: gotowy zbiornik magazynowy oleju, separator trójfazowy, osadnik, zbiornik płuczki wiertniczej itp.
3. Przemysł chemiczny: silos surowcowy, silos pośredni, reaktor, silos stały, separator itp.
4. Metalurgia: wielki piec, silos rudy, kruszarka rudy, silos surowcowy, silos materiałów pomocniczych, silos proszkowy tlenku glinu itp.
5. Cement: silos kamienny, silos surowcowy, silos na proszek węglowy, silos do przechowywania żużla, beton handlowy itp.
6. Środki spożywcze: zbiorniki do przechowywania cukru surowego, zbiorniki do przechowywania koncentratu pomidorowego, zbiorniki do przechowywania browarów itp.
7. Farmaceutyki: farmaceutyczne zbiorniki magazynowe, separatory, zbiorniki fermentacyjne itp.
8. Papier: pojemnik na surowce, wieża magazynowa, bęben suszący, pojemnik do przechowywania materiałów chemicznych itp.
9. Inne: kamieniołomy, kopalnie węgla, ochrona środowiska, przemysł stoczniowy i inne.
