| Nazwa marki: | NUOYINGJIAYE |
| Model Number: | NYRD801 |
| MOQ: | 1 sztuk |
| Cena £: | $450 to $1700 /pcs |
| Warunki płatności: | T/T |
| Zdolność do zaopatrzenia: | 1000 szt / przed miesiąc |

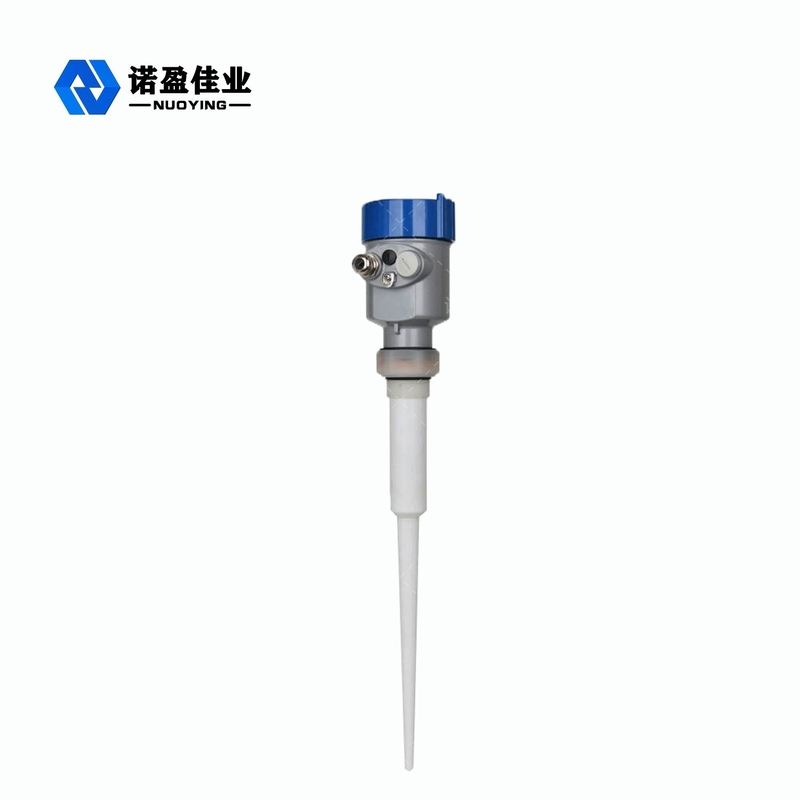

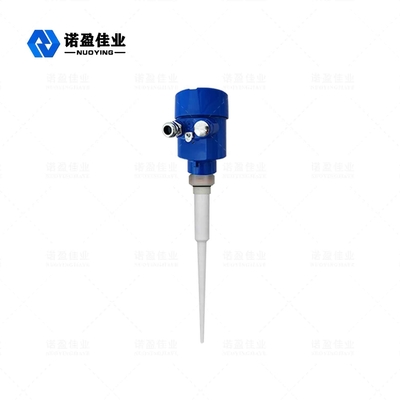

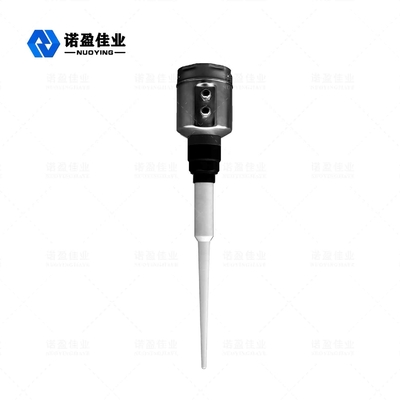

Gorąca sprzedaż 4-20mA Liquid 6GHz NYRD801 Radarowy miernik poziomu
Zasada działania radarowego miernika poziomu 6GHz NYRD801
Bardzo krótkie impulsy mikrofalowe o bardzo niskiej energii są nadawane i odbierane przez system antenowy.Fale radarowe poruszają się z prędkością światła. Czas działania można zamienić na sygnał poziomu za pomocą elementów elektronicznych.Specjalna metoda wydłużania czasu może zapewnić stabilny i dokładny pomiar w bardzo krótkim czasie.Nawet jeśli w złożonych warunkach pracy występuje fałszywe echo, echo poziomu materiału można dokładnie przeanalizować za pomocą najnowszej technologii mikroprocesorowej i oprogramowania do debugowania.
Wejście:
Antena odbiera odbity mikro impuls i przekazuje go do obwodu elektronicznego.Mikroprocesor przetwarza sygnał i identyfikuje echo generowane przez mikroimpuls na powierzchni materiału.Prawidłowe rozpoznawanie sygnału echa jest uzupełniane przez oprogramowanie impulsowe, a dokładność może osiągnąć poziom milimetrowy.Odległość D od powierzchni materiału jest proporcjonalna do czasu trwania impulsu T: D=C×T/2 (C to prędkość światła)
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi: L=ED.
Wyjście:
Jest ona ustawiana poprzez wprowadzenie wysokości pustego zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Radarowy miernik poziomu 6GHz NYRD801Parametry techniczne
| Typowym zastosowaniem | Płyn z prostym procesem |
| Model produktu | NYRD801 |
| Materiał anteny | PTFE |
| Skala | 20m |
| Proces łączenia | Wątek |
| Temperatura procesu | -40 ~ + 130 ℃ |
| Ciśnienie procesowe | -0,1 ~ 0,3 MPa |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Precyzja | ＜0.1% FS |
| Poziom ochrony | IP67 |
| Klasa przeciwwybuchowa | Exia II CT6 |
Funkcja projektowania radarowego miernika poziomu 6 GHz NYRD-801
1.Zaawansowane mikroprocesory i unikalna technologia przetwarzania echa Echo Discovery do złożonych zastosowań.
2. Jedyny radar, który dotyka medium.
3. Pomiar cieczy z najwyższą dokładnością i najdokładniejszym.
4. Materiał klejący lub wiszący, sygnał impulsu może przenikać, nie wpływa na pomiar.
5. Łatwy w instalacji, nie szkodzi ludzkiemu ciału ani środowisku.
Radarowy miernik poziomu 6GHz NYRD801Pole aplikacji
1. Elektrownie: hałdy węglowe, silosy na węgiel surowy, silosy paliwowe, zbiorniki, zbiorniki oczyszczania spalin.
2.Pole naftowe: zbiorniki magazynowe ropy naftowej, zbiorniki magazynowe ropy rafinowanej, separatory trójfazowe, osadniki, zbiorniki ściekowe, interfejsy olej-woda.
3.Metalurgia: Wielki piec, silos rudy, kruszarka rudy, silos surowcowy, silos materiałów pomocniczych.
4.Chemiczny: wieża destylacyjna ropy naftowej, silos surowcowy, silos pośredni, zbiornik reakcyjny, zbiornik amoniaku, silos substancji stałych, separator.
5.Pharmaceutical: zbiornik do przechowywania medycyny chińskiej, separator, zbiornik fermentacyjny.
6. Inne: zbiornik do mieszania, cement, papier, uzdatnianie wody i tak dalej.
