Szczegóły Produktu:
|
| Skala: | 30M | Częstotliwość transmisji: | 26GHz |
|---|---|---|---|
| Rozmiar anteny: | φ46mm | temperatura robocza: | -40 ~ 130 ℃ |
| Dokładność: | 3MM | Typowym zastosowaniem: | Temperatura, ciśnienie i lekko żrąca ciecz itp |
| Klasa przeciwwybuchowa: | Exia IICT6 (opcjonalnie) | Zasilanie: | 24V DC 220VAC (opcjonalnie) |
| High Light: | Radarowy nadajnik poziomu anteny 46 mm,radarowy nadajnik poziomu 26 GHz,mikrofalowe nadajniki poziomu z przewodnikiem przeciwwybuchowym |
||

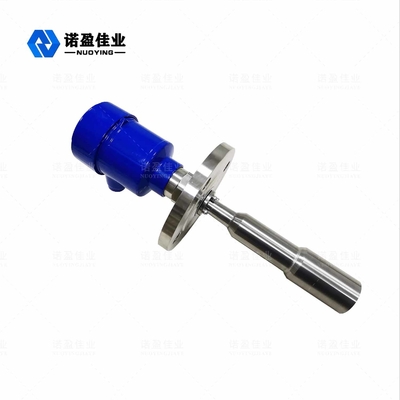

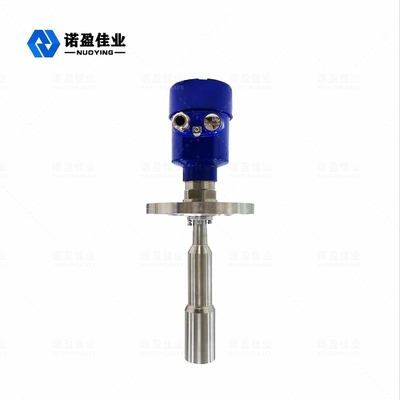

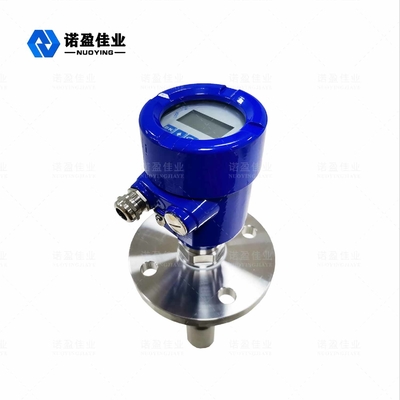

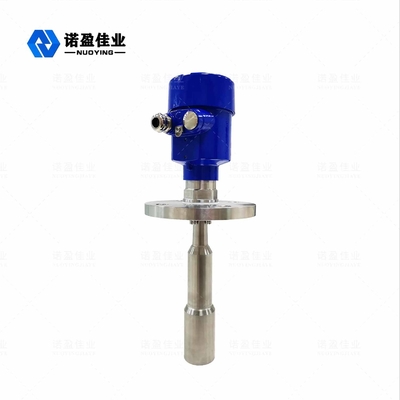

Bardzo mały bezkontaktowy radarowy przetwornik poziomu
26GHz NYRD-806 Radar Poziom Metr
Radarowy miernik poziomu z serii NYRD80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 Hz z maksymalną odległością pomiaru 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać przetwarzanie analizy sygnału z większą szybkością, dzięki czemu przyrząd może być używany w niektórych złożonych warunkach pomiarowych, takich jak czajnik reakcyjny, stałe przechowywanie.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Temperatura, ciśnienie i lekko żrąca ciecz itp |
| Częstotliwość transmisji | 26GHz |
| Precyzja | 3mm |
| Zasięg | 30m |
| Materiał anteny | 304 316L (opcjonalnie) |
| Próbkowanie echa | 100 razy/s |
| Temperatura procesu | -40~130℃,-40~250℃ |
| Wilgotność otoczenia | 0~90% |
| Rezolucja | 1mm |
| Proces łączenia | Kołnierz uniwersalny |
| Interfejs elektryczny | M20×1.5, ½" NPT |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Moc zasilania | 24V DC 220VAC (opcjonalnie) |
| Moc | 3W |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Klasa ochrony | IP67 |
? Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom Zasada pomiaru miernika
Antena radarowa emituje wąski impuls mikrofalowy i przekazuje go przez antenę.Gdy impuls dotknie powierzchni mierzonego medium, jest odbijany z powrotem i ponownie akceptowany przez system antenowy, przesyłając sygnał do części obwodu elektronicznego automatycznie przekształcany w sygnał położenia obiektu (ponieważ prędkość propagacji impulsu jest niezwykle szybka, czas potrzebny, aby fale elektromagnetyczne dotarły do celu i odbiły się z powrotem do odbiornika, jest prawie natychmiastowy.)
Radar Poziom MetrCechy konstrukcyjne
