Szczegóły Produktu:
|
| skala: | 80M | materiał obudowy: | odlewana aluminiowa obudowa |
|---|---|---|---|
| Materiał anteny: | 304 316l | Proces łączenia: | uniwersalny kołnierz, zacisk i wspornik są opcjonalne; |
| Próbkowanie echa: | 100 razy/s | Temperatura robocza: | -40 ~ 80 ℃ |
| Wyjście sygnału: | 4...20mA/HART/RS485/Modbus... | Moc: | 3W |
| High Light: | Radarowy wskaźnik poziomu anteny parabolicznej,wskaźnik poziomu radaru do pomiaru wysokości zbiornika,wskaźnik poziomu radaru anteny parabolicznej |
||

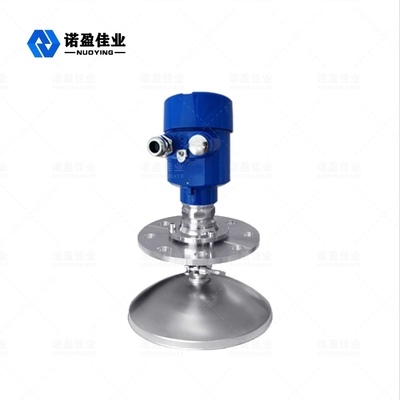

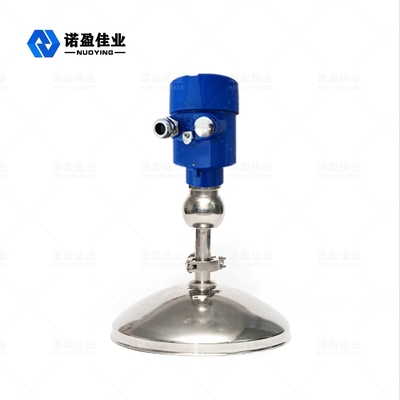

26GHz NYRD-810 Radar Poziom Metr
Radarowy miernik poziomu anteny parabolicznej NYRD-810 służy do pomiaru wysokości poziomu materiału w zbiorniku. Antena radarowego miernika poziomu wysokiej częstotliwości emituje niezwykle wąskie impulsy mikrofalowe.Impuls ten rozchodzi się w przestrzeni z prędkością światła i styka się z powierzchnią mierzonego ośrodka.Część jego energii jest odbijana z powrotem i odbierana przez tę samą antenę.
Odstęp czasu między impulsem wysłanym a impulsem odebranym jest proporcjonalny do odległości anteny od powierzchni mierzonego medium.Ze względu na niezwykle wysoką prędkość propagacji fal elektromagnetycznych, odstęp czasowy między impulsem wysłanym a impulsem odebranym jest bardzo mały (rzędu nanosekund) i trudny do potwierdzenia.Radarowy miernik poziomu wysokiej częstotliwości 26G wykorzystuje specjalną powiązaną technologię rozwiązania, która może dokładnie określić odstęp czasu między wysyłanym impulsem a odebranym impulsem, aby dodatkowo obliczyć odległość od anteny do powierzchni mierzonego medium.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Monitorowanie ciał stałych, kurzu, cząstek itp. |
| Częstotliwość transmisji | 26GHz |
| Precyzja | 3mm |
| Zakres | 80m |
| Materiał anteny | 304 316L (opcjonalnie) |
| Próbkowanie echa | 100 razy/s |
| Temperatura procesu | -40 ~ 130 ℃ |
| Wilgotność otoczenia | 0~90% |
| Rezolucja | 1mm |
| Proces łączenia | Montaż kołnierza lub wspornika |
| Interfejs elektryczny | M20×1.5, ½" NPT |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
| Moc zasilania | 24V DC (opcjonalnie) |
| Moc | 3W |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Klasa ochrony | IP67 |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
