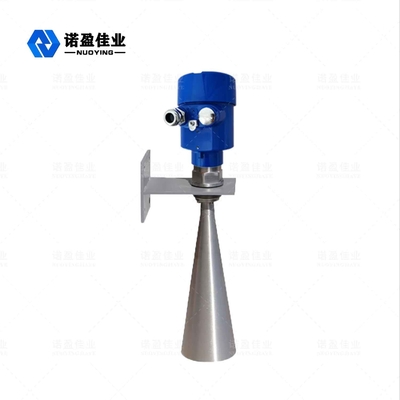

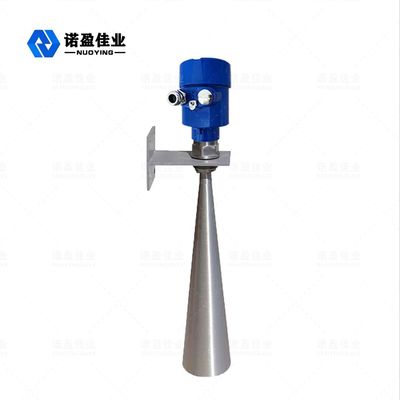

Radarowy przetwornik poziomu wysokiej częstotliwości 26GHz 4-20ma RS485 Radarowy czujnik poziomu zbiornika

Radarowy przetwornik poziomu wysokiej częstotliwości 26GHz 4-20ma RS485 Radarowy czujnik poziomu zbiornika

Nazwa marki: NUOYINGJIAYE
Numer modelu: NYRD-SL
MOQ: 1
Cena £: $400 to $1800
Warunki płatności: T/T
Zdolność do zaopatrzenia: 500 szt / przed miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Explosion-proof certificate
precyzja:
1,5-3mm
Zasilacz:
Zasilanie słoneczne 24VDC
Zakres:
80M
Proces łączenia:
Instalacja wspornika
Temperatura procesu:
-40 ~ 80 ℃
Temperatura robocza:
-40 ~ 80 ℃
Wyjście sygnału:
HART/RS485/Modbus...
Moc:
3W
Szczegóły pakowania:
60cm×30cm×30cm
Możliwość Supply:
500 szt / przed miesiąc
Podkreślić:

Radarowy nadajnik poziomu wysokiej częstotliwości

,

radarowy nadajnik poziomu 20ma RS485

,

radarowy czujnik poziomu zbiornika RS485

Opis produktu



26GHz NYRD-SL Radar Poziom Metr



Radarowy miernik poziomu NYRD-SL, znany również jako radar poziomu wody, to urządzenie elektroniczne, które wykorzystuje fale elektromagnetyczne do wykrywania celów.Jego głównym zadaniem jest prowadzenie monitoringu stanu wód, oczyszczania ścieków i ostrzegania przed powodzią.Główną zasadą pomiaru jest wysyłanie impulsu radarowego z radarowej anteny wykrywającej poziom wody, która odbiera impuls odbity od powierzchni wody i rejestruje czas T. Ponieważ prędkość propagacji fali elektromagnetycznej C jest stała, odległość D do można uzyskać powierzchnię wody.



Radar Poziom MetrParametr techniczny



Typowym zastosowaniem Monitoring poziomu wody w rzekach, kanałach, kanałach i mieliznach
Częstotliwość transmisji 26GHz
Precyzja 1,5-3mm
Zakres 30m 80m 120m
Materiał anteny 304 316L (opcjonalnie)
Próbkowanie echa 100 razy/s
Temperatura procesu -40 ~ 80 ℃
Wilgotność otoczenia 0~90%
Rezolucja 1mm
Proces łączenia Instalacja wspornika
Interfejs elektryczny M20×1.5, ½" NPT
Wyjście sygnału 4...20mA/HART/RS485/Modbus...
Moc zasilania 24V DC 12V DC (opcjonalnie)
Moc 3W
Prąd roboczy ≤10MA
Klasa ochrony IP67



ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!



Radar Poziom MetrOperacyjny Zasada



Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się impulsu z powierzchnią mierzonego medium zostaje on odbity z powrotem i ponownie odebrany przez układ antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie zamieniany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny jest prawie natychmiastowy).



Radar Poziom MetrCechy konstrukcyjne



  • Działanie w każdych warunkach pogodowych, zasada odbicia mikrofal 26G, silna zdolność przeciwzakłóceniowa;
  • Czujnik ma niezawodną dokładność 1,5 mm
  • bez opieki
  • Brak mechanicznego zużycia, bezdotykowy pomiar, długa żywotność, łatwa konserwacja
  • Pomiar nie ma nic wspólnego z jakością wody i nie ma na niego wpływu pływające obiekty, takie jak lód
  • Nie ma potrzeby stosowania studni falowych i nie ma wpływu na przepływ wody
  • Ciągła kolekcja online
  • Energia słoneczna
  • Transmisja bezprzewodowa, brak konieczności kopania rowu kablowego, podszewki kanału, sadzenia drzew i innych konstrukcji inżynierskich nie ma wpływu
  • Niski koszt, prosta instalacja i konserwacja, długa żywotność


Radar Poziom Metr Pole aplikacji



  • Automatyczne monitorowanie poziomu rzeki i otwartego kanału
  • Zapora zbiornikowa, zapora pod monitoringiem poziomu wód dennych
  • Wieża regulacyjna ciśnienia (studnia) monitorowanie poziomu wody
  • System automatycznego monitorowania poziomu pływów, wodociągi miejskie, system monitorowania poziomu ścieków
