Szczegóły Produktu:
|
| skala: | 20m | Zasilacz: | 24VDC |
|---|---|---|---|
| Materiał: | PFA / PTFE | Proces łączenia: | kołnierz |
| Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 260 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | precyzja: | 0,05%～0,1%FS |
| High Light: | Płaski radarowy przetwornik poziomu Modbus,radarowy przetwornik poziomu PFA PTFE,radarowy czujnik poziomu cieczy PFA PTFE |
||

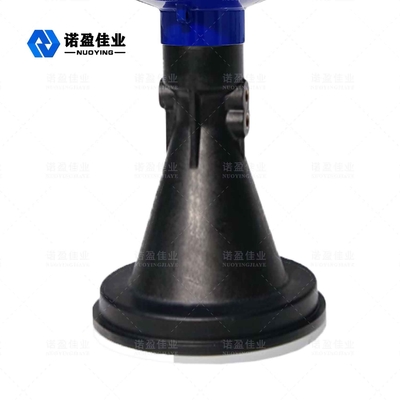

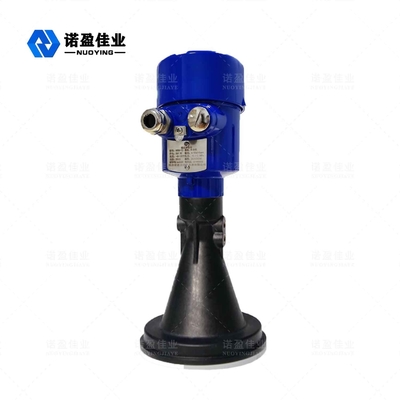

26GHz NYRD-PB-E Płaski Radar Poziom Metr
Płaski radarowy miernik poziomu jest urządzeniem do pomiaru poziomu radarowego o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru wynoszącej 40 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą prędkością, dzięki czemu przyrząd może być używany w niektórych skomplikowanych sytuacjach, takich jak para, piana, kurz, krystalizacja, kondensacja itp.
Radar Poziom MetrParametr techniczny
| Model | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Typowym zastosowaniem | Para, mgła, piana, silna korozja, krystalizacja, kondensacja, adhezja itp. | ||||
| Częstotliwość transmisji | 26GHz | ||||
| Próbkowanie echa | 100 razy/s | ||||
| Materiał anteny | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Zakres | 40m | ||||
| Precyzja | 0,05%～0,1%FS | ||||
| Moc zasilania | 24VDC (dwuprzewodowy, czteroprzewodowy), 220V AC | ||||
| Moc | 3W | ||||
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... | ||||
| Temperatura procesu | -40 ～ + 130 ℃ | -40 ～ + 130 ℃ | -40～+260℃ | -40 ～ + 130 ℃ | -40 ～ + 130 ℃ |
| Ciśnienie procesowe | -0,1～2,0MPa | ||||
| Proces łączenia | Wspornik, kołnierz (opcjonalnie) | ||||
| Interfejs elektryczny | M20×1.5, ½" NPT | ||||
| Klasa ochrony | IP 67 | ||||
| Klasa przeciwwybuchowa | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się impulsu z powierzchnią mierzonego medium zostaje on odbity z powrotem i ponownie odebrany przez układ antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie zamieniany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny jest prawie natychmiastowy).
Radar Poziom MetrCechy konstrukcyjne
◎ Antena jest niewielka, łatwa w instalacji;bezdotykowy radar, brak zużycia i zanieczyszczeń.
◎ Odporny na korozję, pianę, parę wodną, zmiany temperatury i ciśnienia.
◎ Kąt wiązki jest mały, a energia jest skoncentrowana, co zwiększa zdolność echa i pomaga uniknąć zakłóceń.
◎ Obszar ślepy pomiaru jest mniejszy i może również zapewnić dobre wyniki przy pomiarach w małych zbiornikach.
◎ Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
