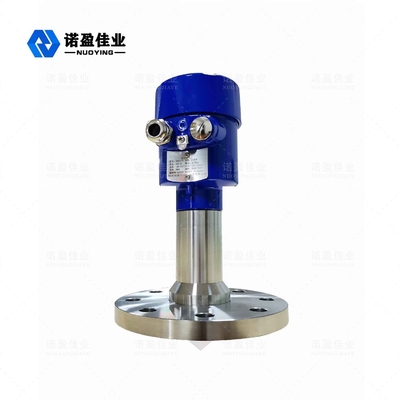

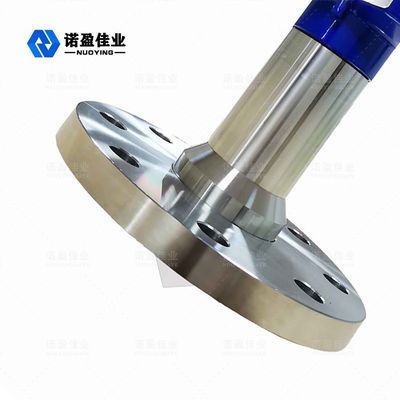

Kołnierzowy 40m Radarowy czujnik poziomu cieczy IP67 24VDC 40BAR 0,05% FS

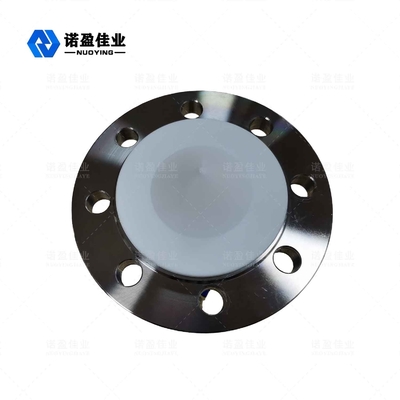

26GHz NYRD-PB-C Płaski Radar Poziom Metr

Płaski radarowy miernik poziomu jest urządzeniem do pomiaru poziomu radarowego o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru wynoszącej 40 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą prędkością, dzięki czemu przyrząd może być używany w niektórych skomplikowanych sytuacjach, takich jak para, piana, kurz, krystalizacja, kondensacja itp.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Radar Poziom MetrOperacyjny Zasada

Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się impulsu z powierzchnią mierzonego medium zostaje on odbity z powrotem i ponownie odebrany przez układ antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie zamieniany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny jest prawie natychmiastowy).

Radar Poziom MetrWymagania instalacyjne

• Radarowy miernik poziomu jest zainstalowany na 1/4 lub 1/6 średnicy zbiornika.Uwaga: Minimalna odległość od ściany zbiornika powinna wynosić 500 mm Rysunek 1: ① Płaszczyzna odniesienia , ② Środek lub oś symetrii pojemnika.
• Zbiornik do stożka jest płaski, który można zamontować w środku zbiornika, co zapewnia pomiar do dna zbiornika stożkowego.Jak na rysunku 2
• Metoda instalacji Gantrydoor: Plastik lub nantenę można również zainstalować na stałe przez drzwi gantry, jak pokazano na rysunku 3

Radar Poziom MetrNieprawidłowa instalacja

• Zbiornika stożkowego nie można montować nad wlotem. Uwaga: w przypadku montażu na zewnątrz należy zastosować ochronę przed słońcem i deszczem.Rysunek 4 : ① Dobrze, ② Źle
• Gdy w zbiorniku znajdują się przeszkody, które wpływają na pomiar, należy zainstalować reflektor, aby umożliwić normalne pomiary.Rysunek 5:① Dobrze,② Źle
