Radarowy przetwornik poziomu EXia II CT6 4MPa Dwuprzewodowy Dokładność 0,1%

NYRD803 Inteligentny radarowy miernik poziomu, typ wysokotemperaturowy, zakres pomiarowy: 0 ~ 35 m, -40 ~ 250 ℃, -0,1-4 MPa, 4-20 mA / HART

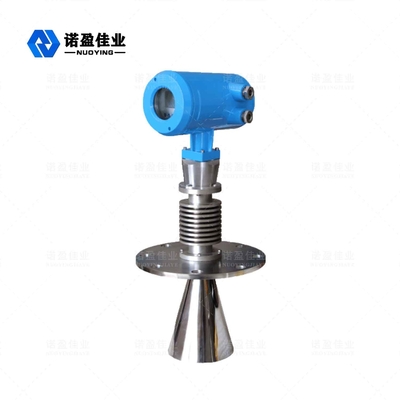

NYRD803 Inteligentny radarowy miernik poziomu

Radar Poziom MetrOperacyjny Zasada

Radarowy miernik poziomu nadaje się do bezdotykowego ciągłego pomiaru poziomu cieczy, zawiesiny i materiału ziarnistego, odpowiedni do temperatury, zmiany ciśnienia;Gdzie obecne są gazy obojętne i substancje lotne.

Przyjęto metodę pomiaru impulsu mikrofalowego, który może pracować normalnie w zakresie przemysłowego pasma częstotliwości.Energia mijania, może być instalowana w różnych metalowych, niemetalowych pojemnikach lub rurach, bez szkody dla ludzkiego ciała i środowiska.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

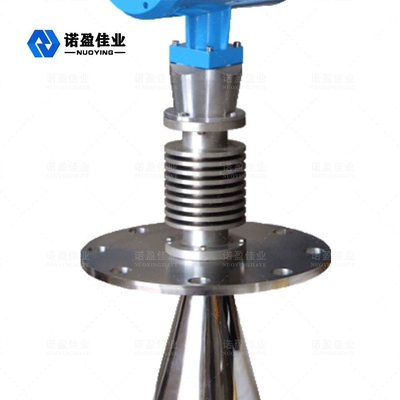

Antena radarowego miernika poziomu do łączenia struktury grzejnika, grzejnik jest rodzajem urządzenia elektrycznego używanego do chłodzenia komponentów gorących elektronów, wykonanego z ponad 304/316 materiałów, takich jak konstrukcja z blachy nierdzewnej.Radiator może sprawić, że ciepło z komponentów będzie skuteczniej przewodzić, dzięki czemu produkt może być stosowany przy wyższych temperaturach.

Radar Poziom MetrCechy konstrukcyjne

◎ Miernik poziomu NYRD803 nadaje się do ciągłych bezdotykowych pomiarów cieczy, gnojowicy i peletów, wahań ciśnienia;obecność gazów obojętnych i sytuacji niestabilnych
◎.Użyj metody pomiaru impulsów mikrofalowych, może pracować normalnie w paśmie częstego przemysłu.W przypadku wiązki o niższej energii może być instalowana na różnych metalach, niemetalowym pojemniku lub rurze, bez szkody dla ludzi i środowiska.

Radar Poziom MetrWymagania instalacyjne

Opis instalacji

Zalecana odległość(1)od ściany do zewnętrznej ściany zainstalowanej krótkiej rury:

• Odległość od ściany zbiornika: 1/6 średnicy zbiornika, min.odległość wynosi 200mm
• Nie wolno instalować nad silosem podającym materiał(4)
• Nie wolno instalować w pozycji środkowej (3), jeśli jest zainstalowany w środku, spowoduje to fałszywe echo fali, przerywa echo fali i powoduje utratę sygnału.
• Jeśli odległość między miernikiem a ścianą zbiornika nie może być zapewniona, media na ściance zbiornika będą przylegały, powodując fałszywe echo fali, podczas debugowania miernika fałszywe echo fali nie zostało zapisane.

Instalacja wewnątrz zbiornika

• W obrębie wiązki sygnału należy unikać następującego materiału do zainstalowania (1) Wyłącznik krańcowy, czujnik temperatury itp
• Pozycja symetryczna (2) pierścień podciśnieniowy, cewka grzewcza, fartuch itp.
• Jeżeli występują (1)(2) substancje zakłócające, do pomiaru należy zastosować rurę falowodową.
