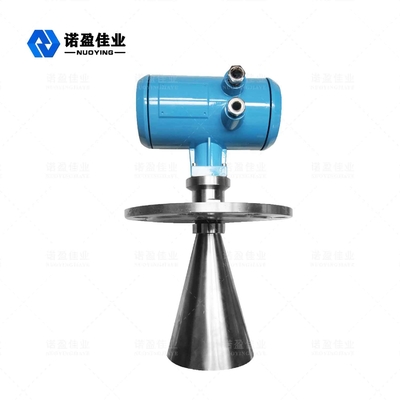

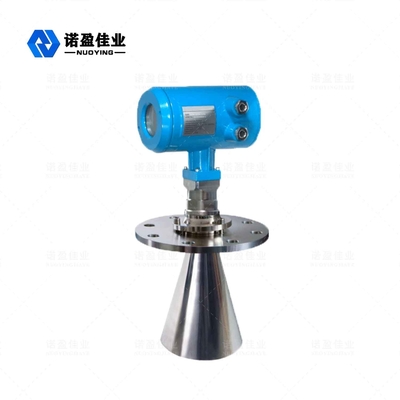

Odlew aluminiowy radarowy miernik poziomu 20mA HART zawiesiny stałych cząstek

Odlew aluminiowy radarowy miernik poziomu 20mA HART zawiesiny stałych cząstek

Nazwa marki: NUOYINGJIAYE
Numer modelu: NYRD803
MOQ: 1
Cena £: $350 to $1800
Warunki płatności: T/T
Zdolność do zaopatrzenia: 100 szt / przed miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Explosion-proof certificate
skala:
35M
Zasilacz:
24VDC
Wniosek:
Warunki procesu proste, płynne, zawiesinowe, stałe
materiał obudowy:
odlewana aluminiowa obudowa
Stopień ochrony:
Wyświetlacz IP67, IP67
Temperatura robocza:
-40 ~ 130 ℃
Zakres częstotliwości:
6,8 GHz
Ciśnienie procesowe:
-0,1-4 MPa, -1 ~ 40BAR
Szczegóły pakowania:
60 cm × 30 cm × 30 cm (90 cm × 30 cm × 30 cm), standardowe opakowanie eksportowe
Możliwość Supply:
100 szt / przed miesiąc
Podkreślić:

Odlew aluminiowy radarowy miernik poziomu

,

radarowy miernik poziomu 20mA

,

20mA nadajnik poziomu HART

Opis produktu

Obudowa ze stali nierdzewnej NYRD803 Inteligentny radarowy miernik poziomu miernika poziomu

NYRD803 Inteligentny radarowy miernik poziomu



Radar Poziom MetrOperacyjny Zasada



Impuls energii o niskiej emisji jest bardzo krótki przez system anten nadawczych i odbiorczych mikrofal.Z prędkością światła.Czas pracy można przekonwertować na sygnał poziomu komponentów elektronicznych.Specjalny czas bardzo krótkiej metody wydłużania zapewnia stabilne i dokładne pomiary.

Fałszywe echo pojawi się nawet w skomplikowanych warunkach.Przy pomocy najnowszej technologii mikroprocesorowej i oprogramowania do debugowania można dokładnie przeanalizować echo poziomu materiału.



Radar Poziom MetrParametr techniczny



Wniosek

Warunki procesu proste, płynne, zawiesinowe, stałe

przykłady:Zbiornik na wodę w płynie;Zbiornik na kwas sodowy;zbiornik na gnojowicę;Cząstki stałe;Małe zbiorniki

Skala 35m
Materiał 304 316 (opcjonalnie)
Proces dopasowania Kołnierz (opcjonalnie),
Temperatura procesu -40-130℃
Ciśnienie procesu: -1~40bar,-0,1~4MPa
Powtarzalność ± 3mm
Precyzja < 0,1%
Limity częstotliwości 6,8 GHz
Przeciwwybuchowy EXiaIICT6
Stopień ochrony IP67
Wyjście sygnału 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody)
Zasilacz 24VDC



ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!



Radar Poziom MetrCechy konstrukcyjne



◎ Miernik poziomu NYRD803 nadaje się do ciągłych bezdotykowych pomiarów cieczy, gnojowicy i peletów, wahań ciśnienia;obecność gazów obojętnych i sytuacji niestabilnych
◎.Użyj metody pomiaru impulsów mikrofalowych, może pracować normalnie w paśmie częstego przemysłu.W przypadku wiązki o niższej energii może być instalowana na różnych metalach, niemetalowym pojemniku lub rurze, bez szkody dla ludzi i środowiska.

Radar Poziom MetrWymagania instalacyjne



Zoptymalizowana opcja instalacji

  • Rozmiar anteny: im większy jest rozmiar anteny, tym mniejszy jest kąt fasoli, a echo fali przerywającej będzie słabsze.
  • Regulacja anteny: dostosuj antenę do zoptymalizowanej pozycji pomiarowej.
  • Rurka z falą kierowaną: rura z falą kierowaną służy do unikania echa fali interferencyjnej.



Odlew aluminiowy radarowy miernik poziomu 20mA HART zawiesiny stałych cząstek 0



NYRD803 Instalacja wewnątrz zbiornika


Standardowa instalacja:

  • Antena nie może być pochylona w kierunku ściany zbiornika.
  • Antena tubowa musi być wysunięta na zewnątrz krótkiej rury instalacyjnej;w przeciwnym razie należy użyć rury przedłużającej anteny.
  • Antena tubowa musi być ustawiona w pionie, nie należy kierować ziarna w stronę ściany zbiornika.



Odlew aluminiowy radarowy miernik poziomu 20mA HART zawiesiny stałych cząstek 1



Radar Poziom MetrWarunki pomiaru


Uwaga



  • Zakres pomiarowy liczony jest od punktu, w którym wiązka fali dotyka dna zbiornika, ale w szczególnych warunkach, jeśli dno zbiornika jest wklęsłe lub zwężające się, nie można zmierzyć, gdy poziom materiału jest niższy niż ten punkt.
  • Jeżeli medium jest niską średnią stałą elektryczną, gdy jest na niskim poziomie cieczy jest to widoczne na dnie zbiornika, teraz dla zapewnienia dokładności pomiaru sugerujemy ustawienie pozycji cero na pozycji niskiej wysokości C.
  • Teoretycznie możliwe jest dotarcie do końcówki anteny do pomiaru, ale biorąc pod uwagę wpływ korozji i przyczepności, końcowa wartość zakresu pomiarowego musi znajdować się w odległości 100mm od końcówki anteny
  • Dla ochrony przed przepełnieniem możemy zdefiniować bezpieczną odległość dodaną na obszarze niewidomym.
  • Min.zakres pomiarowy związany jest z anteną.
  • W różnych warunkach stężenia pianki mogą pochłaniać i odbijać mikrofale, ale w pewnych warunkach jest to mierzalne.



Odlew aluminiowy radarowy miernik poziomu 20mA HART zawiesiny stałych cząstek 2
