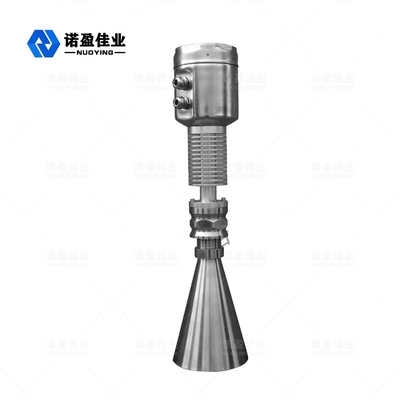

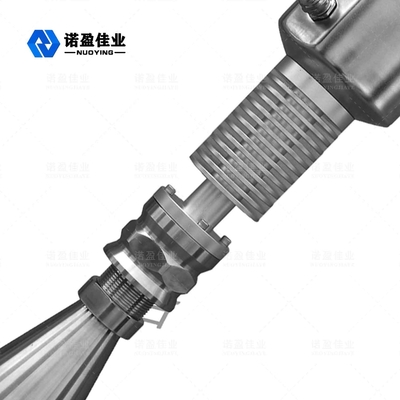

Bezkontaktowy radarowy przetwornik poziomu SS316 Przetwornik poziomu 35 m GWR

Obudowa ze stali nierdzewnej NYRD803 Inteligentny radarowy miernik poziomu -40 ~ 250 ℃ Nadajnik poziomu

NYRD803 Inteligentny radarowy miernik poziomu

Radar Poziom MetrOperacyjny Zasada

Impulsy energetyczne o niskiej emisji dzięki bardzo krótkim systemom anten nadawczych i odbiorczych mikrofal.z prędkością światła.Czas pracy można przekonwertować na składowe elektroniczne sygnałów poziomu.Specjalny czas na bardzo krótką metodę wydłużania zapewnia stabilne i dokładne pomiary.
Nawet w przypadku bardziej złożonych przypadków występuje fałszywe echo, a najnowsza technologia mikroprzetwarzania i oprogramowanie do debugowania mogą dokładnie przeanalizować echo poziomu materiału.

Wejście

Antena odbiera odbite impulsy mikrofalowe i transmitowane do układu elektronicznego, mikroprocesor przetwarza ten sygnał, identyfikuje mikroimpulsy generowane w materiale echo powierzchni.Prawidłowe rozpoznawanie sygnału echa przez inteligentne oprogramowanie zakończone z dokładnością do milimetra.Odległość D od powierzchni materiału i czas przejścia impulsu T jest proporcjonalny do:

D=C×T/2
Gdzie C to prędkość światła
Ponieważ znana jest odległość pustego zbiornika E, to poziom L wynosi:
L=ED

Wyjście

Po wprowadzeniu wysokości E (= zero) pustego zbiornika, pełnej wysokości zbiornika F (= pełna skala) i niektórych aplikacji w celu ustawienia parametrów, parametry aplikacji automatycznie dostosują przyrząd do pomiaru środowiska.Odpowiada wyjściu 4-20mA.

Radar Poziom MetrCechy konstrukcyjne

◎ Miernik poziomu NYRD803 nadaje się do ciągłych bezdotykowych pomiarów cieczy, gnojowicy i peletów, wahań ciśnienia;obecność gazów obojętnych i sytuacji niestabilnych
◎.Użyj metody pomiaru impulsów mikrofalowych, może pracować normalnie w paśmie częstego przemysłu.W przypadku wiązki o niższej energii może być instalowana na różnych metalach, niemetalowym pojemniku lub rurze, bez szkody dla ludzi i środowiska.

Radar Poziom MetrWymagania instalacyjne

Opis instalacji

Zalecana odległość(1) od ściany do zewnętrznej ściany zainstalowanej krótkiej rury:

• Odległość od ściany zbiornika: 1/6 średnicy zbiornika, min.odległość wynosi 200mm
• Nie wolno instalować nad silosem podającym materiał(4)
• Nie wolno instalować w pozycji środkowej (3), jeśli jest zainstalowany w środku, spowoduje to fałszywe echo fali, przerywa echo fali i powoduje utratę sygnału.
• Jeśli odległość między miernikiem a ścianą zbiornika nie może być zapewniona, media na ściance zbiornika będą przylegały, powodując fałszywe echo fali, podczas debugowania miernika fałszywe echo fali nie zostało zapisane.

Instalacja wewnątrz zbiornika

• W obrębie wiązki sygnału należy unikać następującego materiału do zainstalowania (1) Wyłącznik krańcowy, czujnik temperatury itp
• Pozycja symetryczna (2) pierścień podciśnieniowy, cewka grzewcza, fartuch itp.
• Jeżeli występują (1)(2) substancje zakłócające, do pomiaru należy zastosować rurę falowodową.

Zoptymalizowana opcja instalacji

• Rozmiar anteny: im większy jest rozmiar anteny, tym mniejszy jest kąt fasoli, a echo fali przerywającej będzie słabsze.
• Regulacja anteny: dostosuj antenę do zoptymalizowanej pozycji pomiarowej.
• Rurka z falą kierowaną: rura z falą kierowaną służy do unikania echa fali interferencyjnej.

NYRD803 Instalacja wewnątrz zbiornika

Standardowa instalacja:

• Antena nie może być pochylona w kierunku ściany zbiornika.
• Antena tubowa musi być wysunięta na zewnątrz krótkiej rury instalacyjnej;w przeciwnym razie należy użyć rury przedłużającej anteny.
• Antena tubowa musi być ustawiona w pionie, nie należy kierować ziarna w stronę ściany zbiornika.

Radar Poziom MetrWarunki pomiaru

Uwaga

• Zakres pomiarowy liczony jest od punktu, w którym wiązka fali dotyka dna zbiornika, ale w szczególnych warunkach, jeśli dno zbiornika jest wklęsłe lub zwężające się, nie można zmierzyć, gdy poziom materiału jest niższy niż ten punkt.
• Jeżeli medium jest niską średnią stałą elektryczną, gdy jest na niskim poziomie cieczy jest to widoczne na dnie zbiornika, teraz dla zapewnienia dokładności pomiaru sugerujemy ustawienie pozycji cero na pozycji niskiej wysokości C.
• Teoretycznie możliwe jest dotarcie do końcówki anteny do pomiaru, ale biorąc pod uwagę wpływ korozji i przyczepności, końcowa wartość zakresu pomiarowego musi znajdować się w odległości 100mm od końcówki anteny
• Dla ochrony przed przepełnieniem możemy zdefiniować bezpieczną odległość dodaną na obszarze niewidomym.
• Min.zakres pomiarowy związany jest z anteną.
• W różnych warunkach stężenia pianki mogą pochłaniać i odbijać mikrofale, ale w pewnych warunkach jest to mierzalne.
