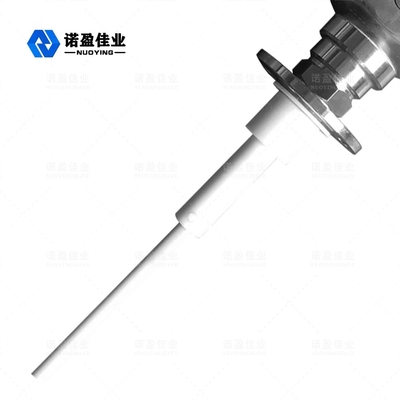

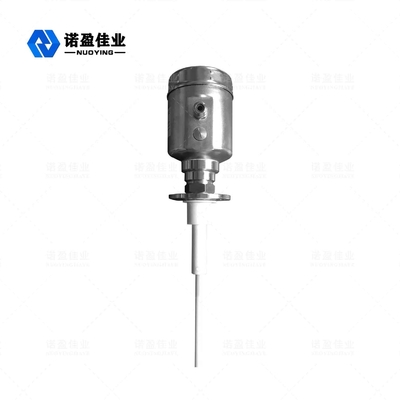

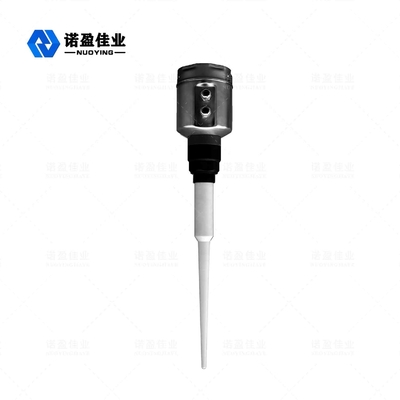

Radarowy miernik poziomu NYRD801 Inteligentna niska emisja ze stali nierdzewnej

NYRD801 Inteligentny radarowy miernik poziomu

Radar Poziom MetrOperacyjny Zasada

Impulsy energetyczne o niskiej emisji dzięki bardzo krótkim systemom anten nadawczych i odbiorczych mikrofal.z prędkością światła.Czas pracy można przekonwertować na składowe elektroniczne sygnałów poziomu.Specjalny czas na bardzo krótką metodę wydłużania zapewnia stabilne i dokładne pomiary.
Nawet w przypadku bardziej złożonych przypadków występuje fałszywe echo, a najnowsza technologia mikroprzetwarzania i oprogramowanie do debugowania mogą dokładnie przeanalizować echo poziomu materiału.

Wejście

Antena odbiera odbite impulsy mikrofalowe i transmitowane do układu elektronicznego, mikroprocesor przetwarza ten sygnał, identyfikuje mikroimpulsy generowane w materiale echo powierzchni.Prawidłowe rozpoznawanie sygnału echa przez inteligentne oprogramowanie zakończone z dokładnością do milimetra.Odległość D od powierzchni materiału i czas przejścia impulsu T jest proporcjonalny do:

D=C×T/2
Gdzie C to prędkość światła
Ponieważ znana jest odległość pustego zbiornika E, to poziom L wynosi:
L=ED

Wyjście

Po wprowadzeniu wysokości E (= zero) pustego zbiornika, pełnej wysokości zbiornika F (= pełna skala) i niektórych aplikacji w celu ustawienia parametrów, parametry aplikacji automatycznie dostosują przyrząd do pomiaru środowiska.Odpowiada wyjściu 4-20mA.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Radar Poziom MetrCechy konstrukcyjne

◎ Miernik poziomu NYRD801 nadaje się do ciągłych bezdotykowych pomiarów cieczy, gnojowicy i peletów, wahań ciśnienia;obecność gazów obojętnych i sytuacji niestabilnych
◎.Użyj metody pomiaru impulsów mikrofalowych, może pracować normalnie w paśmie częstego przemysłu.W przypadku wiązki o niższej energii może być instalowana na różnych metalach, niemetalowym pojemniku lub rurze, bez szkody dla ludzi i środowiska.

Radar Poziom MetrWymagania instalacyjne

Instalacja wewnątrz zbiornika

• W obrębie wiązki sygnału należy unikać następującego materiału do zainstalowania (1) wyłącznik krańcowy, czujnik temperatury itp
• Pozycja symetryczna (2) pierścień próżniowy, cewka grzewcza, fartuch itp.
• Jeśli występują (1)(2) substancje zakłócające, do pomiaru należy zastosować rurę falowodową.

Zoptymalizowana opcja instalacji

• Rozmiar anteny: im większy jest rozmiar anteny, tym mniejszy jest kąt fasoli, a echo fali przerywającej będzie słabsze.
• Regulacja anteny: dostosuj antenę do zoptymalizowanej pozycji pomiarowej.
• Rurka z falą kierowaną: rura z falą kierowaną służy do unikania echa fali interferencyjnej.

NYRD801 Instalacja wewnątrz zbiornika

Standardowa instalacja:

• Antena nie może być pochylona w kierunku ściany zbiornika.
• Aby zminimalizować wpływ temperatury, na połączeniu kołnierzy należy umieścić uszczelkę sprężynową.
• W przypadku anteny prętowej krótka rura instalacyjna musi być przedłużona na zewnątrz.
• Umieść antenę typu prętowego pionowo;nie pozwól, aby fasola była skierowana w stronę ściany zbiornika.
