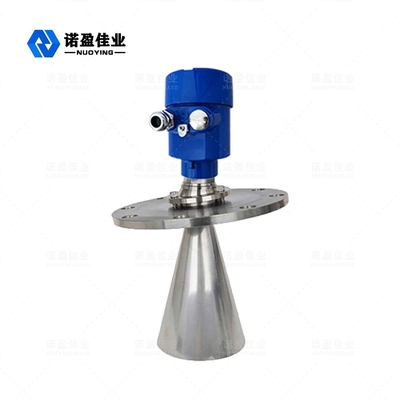

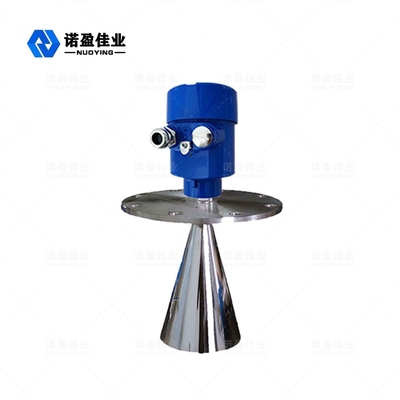

Typ kołnierza 35m Inteligentny przetwornik poziomu 316 SS Medium cząstek

NYRD803 Inteligentny radarowy miernik poziomu

Radarowy miernik poziomu przyjmuje metodę pomiaru impulsów mikrofalowych i może być normalny w zakresie przemysłowego pasma częstotliwości, energii niskiej wiązki, może być instalowany w różnych metalowych, niemetalowych pojemnikach lub rurociągach, cieczy, zawiesinie i poziomie materiału cząsteczkowego nie -kontaktowy pomiar ciągły.Nadaje się do pyłu, temperatury, zmiany ciśnienia, gazu obojętnego i pary.Radarowy miernik poziomu nie szkodzi ludzkiemu ciału i środowisku, ale ma również zalety polegające na tym, że nie ma na niego wpływu proporcja medium, nie ma wpływu na zmianę stałej dielektrycznej i nie wymaga regulacji na miejscu.Jest to bardzo dobry wybór, czy to na potrzeby przemysłu, czy też ze względu na korzyści ekonomiczne dla klientów.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Radar Poziom MetrOperacyjny Zasada

Impulsy energetyczne o niskiej emisji dzięki bardzo krótkim systemom anten nadawczych i odbiorczych mikrofal.z prędkością światła.Czas pracy można przekonwertować na składowe elektroniczne sygnałów poziomu.Specjalny czas na bardzo krótką metodę wydłużania zapewnia stabilne i dokładne pomiary.
Nawet w przypadku bardziej złożonych przypadków występuje fałszywe echo, a najnowsza technologia mikroprzetwarzania i oprogramowanie do debugowania mogą dokładnie przeanalizować echo poziomu materiału.

Radar Poziom MetrWymagania instalacyjne

Opis instalacji

Zalecana odległość(1)od ściany do zewnętrznej ściany zainstalowanej krótkiej rury:

• Odległość od ściany zbiornika: 1/6 średnicy zbiornika, min.odległość wynosi 200mm
• Nie wolno instalować nad silosem podającym materiał(4)
• Nie wolno instalować w pozycji środkowej (3), jeśli jest zainstalowany w środku, spowoduje to fałszywe echo fali, przerywa echo fali i powoduje utratę sygnału.
• Jeśli odległość między miernikiem a ścianą zbiornika nie może być zapewniona, media na ściance zbiornika będą przylegały, powodując fałszywe echo fali, podczas debugowania miernika fałszywe echo fali nie zostało zapisane.

Zoptymalizowana opcja instalacji

• Rozmiar anteny: im większy jest rozmiar anteny, tym mniejszy jest kąt fasoli, a echo fali przerywającej będzie słabsze.
• Regulacja anteny: dostosuj antenę do zoptymalizowanej pozycji pomiarowej.
• Rurka z falą kierowaną: rura z falą kierowaną służy do unikania echa fali interferencyjnej.

NYRD803 Instalacja wewnątrz zbiornika

Standardowa instalacja:

• Antena nie może być pochylona w kierunku ściany zbiornika.
• Antena tubowa musi być wysunięta na zewnątrz krótkiej rury instalacyjnej;w przeciwnym razie należy użyć rury przedłużającej anteny.
• Antena tubowa musi być ustawiona w pionie, nie należy kierować ziarna w stronę ściany zbiornika.
