Szczegóły Produktu:
|
| skala: | 30m | Typ anteny: | antena kablowa wysokotemperaturowa i wysokociśnieniowa |
|---|---|---|---|
| Próbowanie: | echo 55 próbek / s | Proces łączenia: | Montaż kołnierzowy (opcjonalnie) |
| Poziomy wybuchu: | EXiaIICT6 | Temperatura robocza: | -40 ~ 500 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -0,1-4 MPa, -1 ~ 40BAR |
| High Light: | Radarowy nadajnik poziomu fal kierowanych 1,8 GHz,radarowy nadajnik poziomu fal kierowanych 30 m |
||

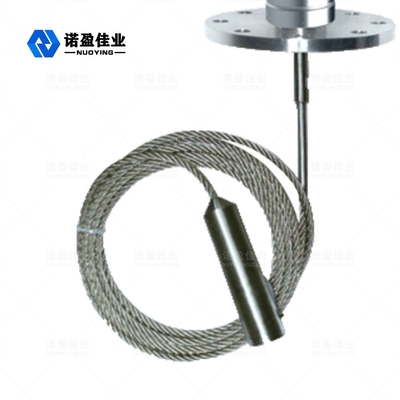

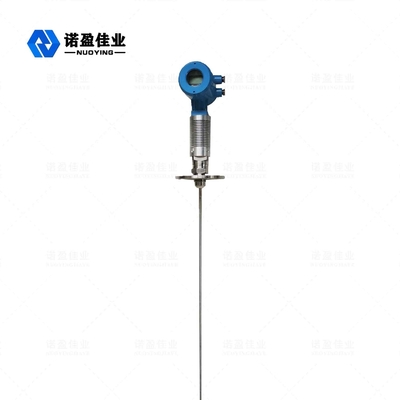

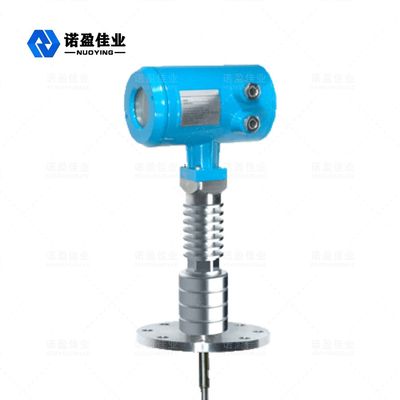

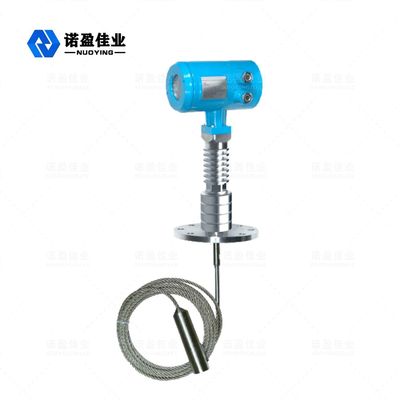

Fala kierowana NYRD705 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Wejście
Odbity sygnał impulsowy jest przesyłany kablem z powrotem do obwodu elektronicznego miernika, a mikroprocesor przetwarza ten sygnał w celu zidentyfikowania echa wytwarzanego przez impulsy mikrofalowe na powierzchni materiału.Rozpoznawanie prawidłowego sygnału echa odbywa się za pomocą inteligentnego oprogramowania.Odległość D do powierzchni materiału jest proporcjonalna do czasu T impulsu:
D=C×T/2
gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom L wynosi:
L=ED
Wyjście
Ustaw odpowiednio do pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4 ~ 20mA.
Radar Poziom MetrPołączenia elektryczne
◎Napięcie zasilania
(4 ~ 20) mA/HART (dwuprzewodowy)
Zasilanie i sygnał prądu wyjściowego dzielą dwużyłowy, ekranowany kabel.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.W przypadku typu iskrobezpiecznego należy dodać barierę bezpieczeństwa między zasilaczem a przyrządem.
(4~20)mA/HART (czteroprzewodowy)
Zasilanie i sygnał prądowy są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.
RS485/Modbus
Zasilanie i sygnał Modbus są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Specyficzny zakres napięcia zasilania patrz dane techniczne .
