Szczegóły Produktu:
|
skala: | 6m | Zasilacz: | 24VDC |
---|---|---|---|
Materiał: | 304 316L (opcjonalnie) | Metoda montażu: | montaż kołnierzowy lub gwintowany |
Stopień ochrony: | Wskaźnik IP67 | Temperatura robocza: | -40~130℃,-40~250℃ |
Wyjście sygnału: | 4-20mA/HART/RS485/Modbus | Częstotliwość: | 100MHZ-1,8GHZ |
High Light: | Nadajnik poziomu GWR 24VDC,nadajnik poziomu GWR 4-20mA,nadajnik liniowy GWR |

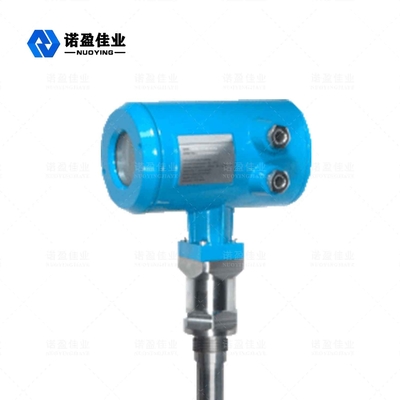

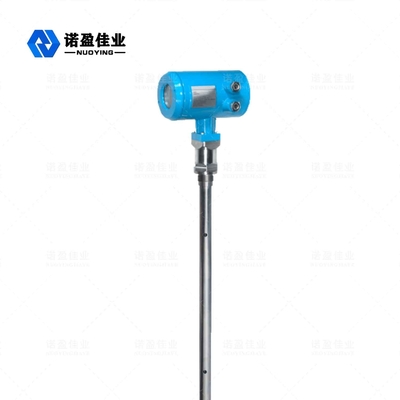

Fala kierowana NYRD704 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
Interfejs komunikacyjny | Protokół komunikacyjny HART |
Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
Ciśnienie procesowe | -1 ~ 40 bar |
Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
Stopień ochrony obudowy | IP68 |
Poziomy wybuchu | EXiaIICT6 |
Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrWymagania instalacyjne
Instrukcja instalacji
Poniższa instrukcja instalacji jest odpowiednia dla sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowa sonda rurowa jest przykładana tylko do płynnego obiektu.
Pozycja montażowa:
Staraj się trzymać z dala od wylotu i wlotu.
Miernik nie powinien dotykać wewnętrznej ściany zbiornika w przypadku zbiorników metalowych i plastikowych.Jeśli jest to zbiornik metalowy, miernik poziomu materiału nie powinien być instalowany na środku zbiornika.
Proponuje się montaż na 1/4 średnicy silosu.
Sondy typu kablowego lub prętowego powinny zachowywać odległość od ściany zbiornika nie mniejszą niż 30 cm.
Dno sondy powinno znajdować się około 30 mm od dna zbiornika.
Sonda powinna zachowywać odległość nie mniejszą niż 200mm od przeszkód w zbiorniku.
Czujnik można zamontować na środku dna zbiornika, jeśli dno zbiornika jest stożkiem, dzięki czemu pomiar można przeprowadzić do dna zbiornika.
Zdjęcie po prawej przedstawia schemat instalacji radaru prętowego, używanego głównie do pomiaru poziomu cieczy.
Charakterystykas:
Potrafi zmierzyć materiał, którego stała dielektryczna jest większa lub równa 1,4.
Zwykle stosowany do pomiaru materiału, którego lepkość jest mniejsza lub równa 500 cst i ma mniejsze prawdopodobieństwo wywołania adhezji.
Maksymalny zasięg radaru prętowego może sięgać 6m.
Mają silną zdolność hamowania pary i piany, więc nie mają wpływu na pomiar.
Metodę pomiaru dwuprętowego można zastosować dla materiału ciekłego, którego stała dielektryczna jest stosunkowo mała, aby zagwarantować dobrą dokładność pomiaru.
Siła ciągnąca w dół przyłożona do kabla
Podczas ładowania i rozładowywania materiał będzie generował siłę ciągnącą kabel w dół, która jest determinowana przez następujące czynniki:
Instrukcja instalacji do pomiaru cieczy
Poniższa instrukcja instalacji dotyczy sond prętowych i kablowych.Pomiar sondy rurowej nie jest związany z metodą instalacji.
Przeszkody w zbiorniku
Usuwanie zakłóceń
Ciecz standardowa instalacja
Sonda rurkowa jest najlepszym rozwiązaniem dla medium, którego lepkość jest mniejsza lub równa 500 cst i które nie jest łatwe do adhezji.Funkcje są następujące:
