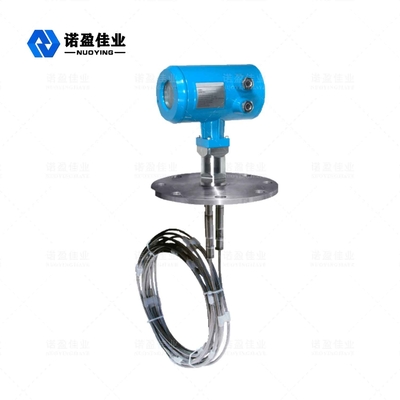

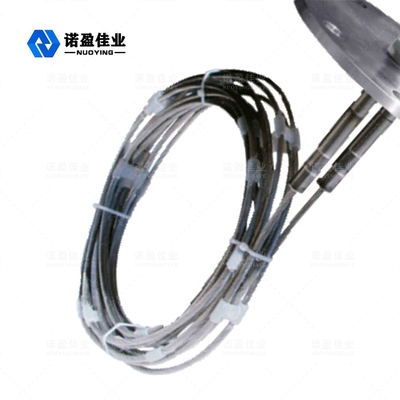

Radarowy przetwornik poziomu z falowodową falą o rozdzielczości 1 mm o niskim dielektryku

NYRD703 1,8 GHz Radarowy miernik poziomu z falą kierowaną Pomiar poziomu nadajnika o niskiej stałej dielektrycznej

Fala kierowana NYRD703 1,8 GHz Radar Poziom Metr

Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.

Radar Poziom MetrParametr techniczny

ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!

Radar Poziom MetrOperacyjny Zasada

Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.

Radar Poziom MetrWymagania instalacyjne

Zmierzelement rAnge

Obszar ślepy odnosi się do minimalnej odległości między najwyższym poziomem powierzchni materiału a punktem odniesienia pomiaru.

Dolny obszar ślepy odnosi się do odległości w pobliżu dna kabla, której nie można dokładnie zmierzyć.

Efektywna odległość to odległość między górnym i dolnym niewidocznym obszarem.

Notatka:Tylko wtedy, gdy poziom materiału znajduje się pomiędzy górnym i dolnym obszarem ślepym, można zagwarantować wiarygodny pomiar poziomu materiału.

Instrukcja instalacji

Poniższa instrukcja instalacji jest odpowiednia dla sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowa sonda rurowa jest przykładana tylko do płynnego obiektu.

Pozycja montażowa:

Staraj się trzymać z dala od wylotu i wlotu.

Miernik nie powinien dotykać wewnętrznej ściany zbiornika w przypadku zbiorników metalowych i plastikowych.Jeśli jest to zbiornik metalowy, miernik poziomu materiału nie powinien być instalowany na środku zbiornika.

Proponuje się montaż na 1/4 średnicy silosu.

Sondy typu kablowego lub prętowego powinny zachowywać odległość od ściany zbiornika nie mniejszą niż 30 cm.

Dno sondy powinno znajdować się około 30 mm od dna zbiornika.

Sonda powinna zachowywać odległość nie mniejszą niż 200mm od przeszkód w zbiorniku.

Czujnik można zamontować na środku dna zbiornika, jeśli dno zbiornika jest stożkiem, dzięki czemu pomiar można przeprowadzić do dna zbiornika.

Zdjęcie po prawej przedstawia schemat instalacji radaru prętowego, używanego głównie do pomiaru poziomu cieczy.

Siła ciągnąca w dół przyłożona do kabla

Podczas ładowania i rozładowywania materiał będzie generował siłę ciągnącą kabel w dół, która jest determinowana przez następujące czynniki:

• długość kabla
• gęstość materiału
• średnica zbiornika
• średnica kabla

Instrukcja instalacji do pomiaru cieczy

Poniższa instrukcja instalacji dotyczy sond prętowych i kablowych.Pomiar sondy rurowej nie jest związany z metodą instalacji.

Pozycja montażowa

• Odległość od ściany zbiornika jest sugerowana jako 1/6 ~ 1/4 średnicy zbiornika (co najmniej 300 mm, co najmniej 400 mm dla zbiornika betonowego)
• Nie instaluj w środku metalowego zbiornika
• Nie instaluj na wylocie
• Pamiętaj, że spód sondy powinien zachować odległość większą niż 30 mm podczas wybierania długości sondy.
• Zwróć uwagę na średnią temperaturę.

Przeszkody w zbiorniku

• Sonda powinna zachowywać odległość nie mniejszą niż 200 mm od przeszkód.

Usuwanie zakłóceń

• Tłumienie zakłóceń: oprogramowanie może tłumić echo zakłóceń, aby osiągnąć idealny efekt pomiaru.
• By-pass, rury lub rury falowodowe mogą być stosowane do tłumienia interferencji, gdy lepkość nie jest większa niż 500 cst.
