Szczegóły Produktu:
|
| skala: | 6m | precyzja: | <0,1% |
|---|---|---|---|
| Materiał: | 304 316L (opcjonalnie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
| Stopień ochrony: | Wyświetlacz IP67, IP67 | Warunki środowiska: | temperatura -40 ℃ ~ + 80 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Szybkość odpowiedzi: | :0.2S (w zależności od rzeczywistego użytkowania) |

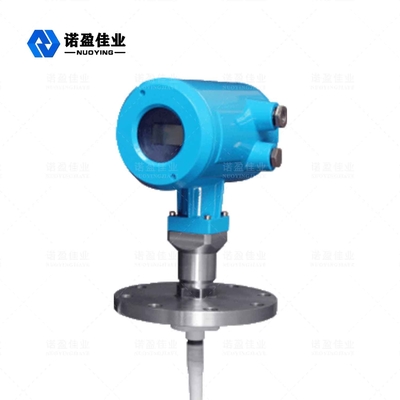

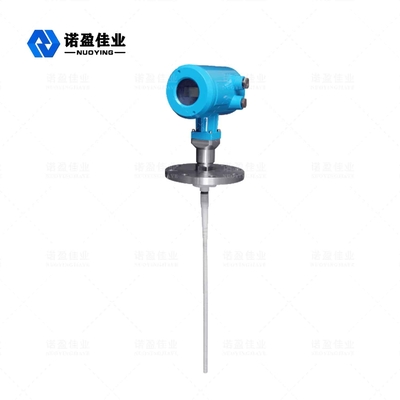

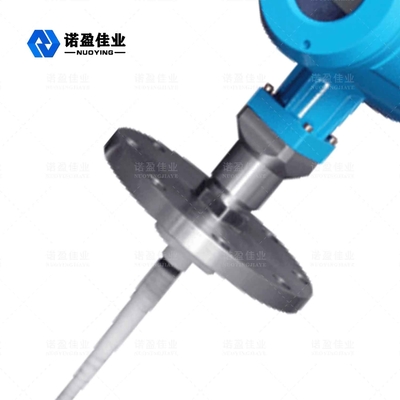

Fala kierowana NYRD702 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Radar Poziom MetrCechy konstrukcyjne
◎ Radarowy miernik poziomu z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎ Różnorodność metod połączeń procesowych i typów elementów detekcyjnych sprawia, że mierniki poziomu z falowodami serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i mały stały czynnik dielektryczny.
◎ Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalach i niemetalach
pojemniki bez szkody dla ludzkiego ciała i środowiska.
Radar Poziom MetrWymagania instalacyjne
Zmierzelement rAnge
Symbol explanaród:
H ---- Zakres pomiarowy
L ---- Odległość pustego zbiornika
B---- Niewidomy obszar u góry
E---- Minimalna odległość między sondą a ścianą zbiornika
Obszar ślepy odnosi się do minimalnej odległości między najwyższym poziomem powierzchni materiału a punktem odniesienia pomiaru.
Dolny obszar ślepy odnosi się do odległości w pobliżu dna kabla, której nie można dokładnie zmierzyć.
Efektywna odległość to odległość między górnym i dolnym niewidocznym obszarem.
Notatka:Tylko wtedy, gdy poziom materiału znajduje się pomiędzy górnym i dolnym obszarem ślepym, można zagwarantować wiarygodny pomiar poziomu materiału.
Radar Poziom MetrPołączenia elektryczne
◎Napięcie zasilania
(4 ~ 20) mA/HART (dwuprzewodowy)
Zasilanie i sygnał prądu wyjściowego dzielą dwużyłowy, ekranowany kabel.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.W przypadku typu iskrobezpiecznego należy dodać barierę bezpieczeństwa między zasilaczem a przyrządem.
(4~20)mA/HART (czteroprzewodowy)
Zasilanie i sygnał prądowy są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.
RS485/Modbus
Zasilanie i sygnał Modbus są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Specyficzny zakres napięcia zasilania patrz dane techniczne .
