Szczegóły Produktu:
|
| skala: | cable 30m; kabel 30m; rod, coaxial 6m pręt, koncentryczny 6m | Ciśnienie procesowe: | -10-40 barów |
|---|---|---|---|
| Materiał anteny: | 304 316L (opcjonalnie) | Proces łączenia: | Kołnierz (opcjonalnie), |
| Stopień ochrony obudowy: | IP68 | Temperatura robocza: | -40~130℃，-40~250℃ |
| Wyjście sygnału: | 4-20mA/HART (dwa przewody/cztery przewody) | Szybkość odpowiedzi: | :0.2S (w zależności od rzeczywistego użytkowania) |
| High Light: | Nadajnik poziomu fali prowadzonej NYRD703,nadajnik poziomu fali prowadzonej 316L,nadajnik poziomu 316L gwr |
||

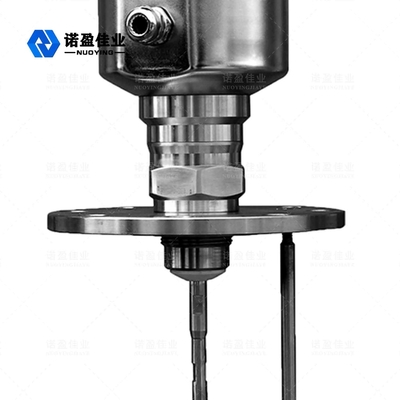

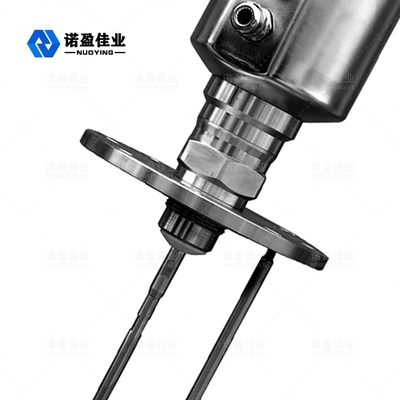

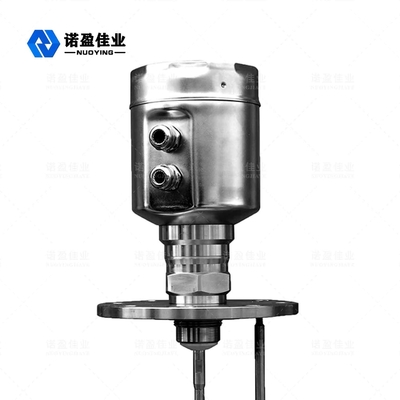

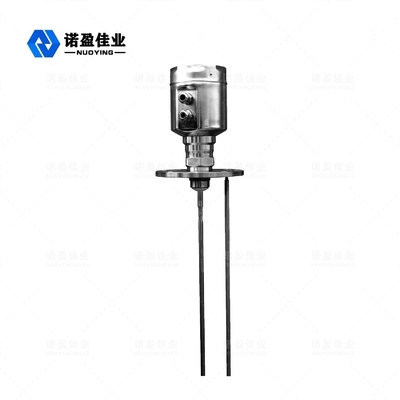

NYRD703 (stal nierdzewna) Fala prowadzona 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
| Interfejs komunikacyjny | Protokół komunikacyjny HART |
| Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
| Ciśnienie procesowe | -1 ~ 40 bar |
| Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
| Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
| Stopień ochrony obudowy | IP68 |
| Poziomy wybuchu | EXiaIICT6 |
| Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Wejście
Odbity sygnał impulsowy jest przesyłany kablem z powrotem do obwodu elektronicznego miernika, a mikroprocesor przetwarza ten sygnał w celu zidentyfikowania echa wytwarzanego przez impulsy mikrofalowe na powierzchni materiału.Rozpoznawanie prawidłowego sygnału echa odbywa się za pomocą inteligentnego oprogramowania.Odległość D do powierzchni materiału jest proporcjonalna do czasu T impulsu:
D=C×T/2
gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom L wynosi:
L=ED
Wyjście
Ustaw odpowiednio do pustej wysokości zbiornika E (= punkt zerowy), pełnej wysokości zbiornika F (= pełna skala) i niektórych parametrów aplikacji.Parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4 ~ 20mA.
Radar Poziom MetrWymagania instalacyjne
Zmierzelement rAnge
Symbol explanaród:
H ---- Zakres pomiarowy
L ---- Odległość pustego zbiornika
B---- Niewidomy obszar u góry
E---- Minimalna odległość między sondą a ścianą zbiornika
Obszar ślepy odnosi się do minimalnej odległości między najwyższym poziomem powierzchni materiału a punktem odniesienia pomiaru.
Dolny obszar ślepy odnosi się do odległości w pobliżu dna kabla, której nie można dokładnie zmierzyć.
Efektywna odległość to odległość między górnym i dolnym niewidocznym obszarem.
Notatka:Tylko wtedy, gdy poziom materiału znajduje się pomiędzy górnym i dolnym obszarem ślepym, można zagwarantować wiarygodny pomiar poziomu materiału.
Instrukcja instalacji
Poniższa instrukcja instalacji jest odpowiednia dla sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowa sonda rurowa jest przykładana tylko do płynnego obiektu.
Pozycja montażowa:
Staraj się trzymać z dala od wylotu i wlotu.
Miernik nie powinien dotykać wewnętrznej ściany zbiornika w przypadku zbiorników metalowych i plastikowych.Jeśli jest to zbiornik metalowy, miernik poziomu materiału nie powinien być instalowany na środku zbiornika.
Proponuje się montaż na 1/4 średnicy silosu.
Sondy typu kablowego lub prętowego powinny zachowywać odległość od ściany zbiornika nie mniejszą niż 30 cm.
Dno sondy powinno znajdować się około 30 mm od dna zbiornika.
Sonda powinna zachowywać odległość nie mniejszą niż 200mm od przeszkód w zbiorniku.
Czujnik można zamontować na środku dna zbiornika, jeśli dno zbiornika jest stożkiem, dzięki czemu pomiar można przeprowadzić do dna zbiornika.
Zdjęcie po prawej przedstawia schemat instalacji radaru prętowego, używanego głównie do pomiaru poziomu cieczy.
