Szczegóły Produktu:
|
skala: | 6m | Zakres częstotliwości: | 1,8 GHz |
---|---|---|---|
materiał obudowy: | obudowa ze stali nierdzewnej | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
Stopień ochrony: | Wyświetlacz IP67, IP68 | Temperatura robocza: | -40 ~ 130 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -1~40BAR |
High Light: | Radarowy nadajnik poziomu 100MHZ,radarowy nadajnik poziomu IP68,mikrofalowy nadajnik poziomu IP68 |

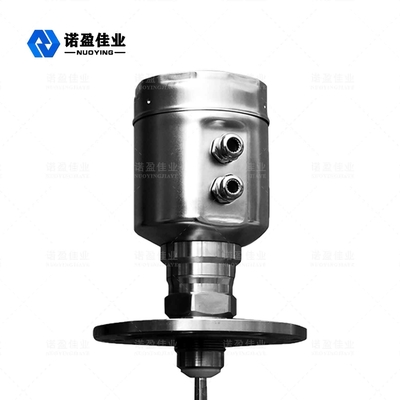

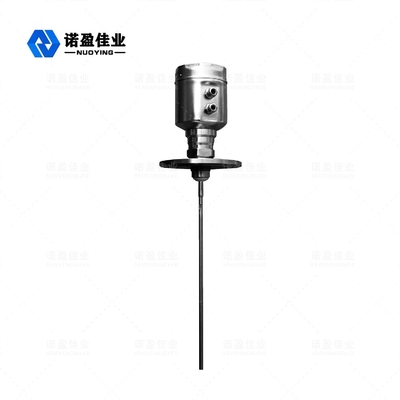

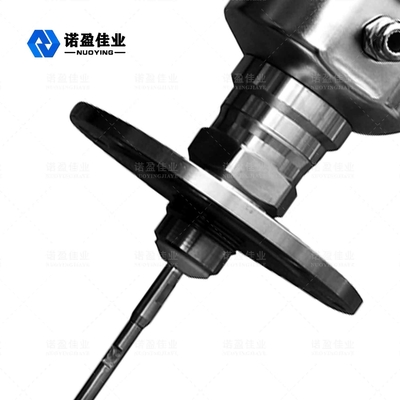

NYRD702 (stal nierdzewna) Fala prowadzona 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
Parametry |
Częstotliwość: 100 MHZ-1,8 GHZ Zakres pomiarowy:-kabel :0-30m;pręt, koncentryczny: 0-6m Powtarzalność: ± 3 mm Rozdzielczość: 1mm Próbkowanie: echo 55 próbek / s Szybkość odpowiedzi: 0,2 s (w zależności od rzeczywistego użytkowania) Sygnał prądu wyjściowego: 4-20mA Dokładność: <0,1% |
Interfejs komunikacyjny | Protokół komunikacyjny HART |
Proces łączenia |
G1-1/2 Kołnierz DN50, DN80, DN100, DN150 |
Ciśnienie procesowe | -1 ~ 40 bar |
Moc |
Zasilanie: 24VDC (± 10%), napięcie tętnienia: 1Vpp Pobór mocy: maks. 22,5mA |
Warunki środowiska | temperatura -40 ℃ ~ + 80 ℃ |
Stopień ochrony obudowy | IP68 |
Poziomy wybuchu | EXiaIICT6 |
Zasilanie oprzyrządowania i podłączenie przewodu wyjściowego sygnału |
Współdzielenie dwużyłowego kabla ekranowanego Wejście kablowe: 2 M20 × 1,5 (średnica kabli 5 - 9mm) |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Radar z falą kierowaną jest rodzajem przyrządu pomiarowego, który opiera się na zasadzie podróży w czasie.Fala radarowa porusza się z prędkością światła, a jej czas działania może zostać przetworzony przez elementy elektroniczne na sygnał poziomu.Sonda emituje impulsy o wysokiej częstotliwości, które rozchodzą się wzdłuż kabla, a impulsy te są odbijane z powrotem po zetknięciu z powierzchnią materiału i odbierane przez odbiornik wewnątrz miernika.Sygnał odległości jest następnie konwertowany na sygnał poziomu.
Radar Poziom MetrWymagania instalacyjne
Zmierzelement rAnge
Symbol explanaród:
H ---- Zakres pomiarowy
L ---- Odległość pustego zbiornika
B---- Niewidomy obszar u góry
E---- Minimalna odległość między sondą a ścianą zbiornika
Obszar ślepy odnosi się do minimalnej odległości między najwyższym poziomem powierzchni materiału a punktem odniesienia pomiaru.
Dolny obszar ślepy odnosi się do odległości w pobliżu dna kabla, której nie można dokładnie zmierzyć.
Efektywna odległość to odległość między górnym i dolnym niewidocznym obszarem.
Notatka:Tylko wtedy, gdy poziom materiału znajduje się pomiędzy górnym i dolnym obszarem ślepym, można zagwarantować wiarygodny pomiar poziomu materiału.
Instrukcja instalacji
Poniższa instrukcja instalacji dotyczy sond kablowych i prętowych do pomiaru cząstek stałych i cieczy.Współosiowe sondy rurowe nadają się tylko do obiektów ciekłych.
Pozycja montażowa:
