Szczegóły Produktu:
|
| skala: | 6m，15m | Typ anteny: | antena wysokotemperaturowa i wysokociśnieniowa |
|---|---|---|---|
| Materiał: | 304 316L (opcjonalnie) | Klasa przeciwwybuchowa: | ExiaⅡCT6 (opcjonalnie) |
| Klasa ochrony: | Wskaźnik IP67 | Temperatura robocza: | -40 ~ 500 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -1~40BAR |

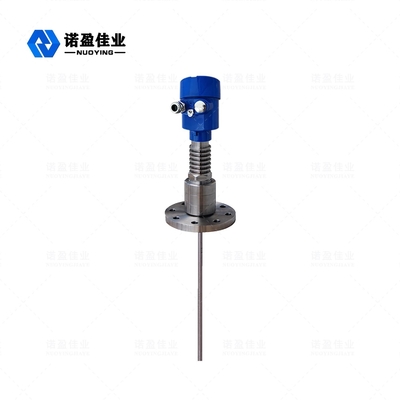

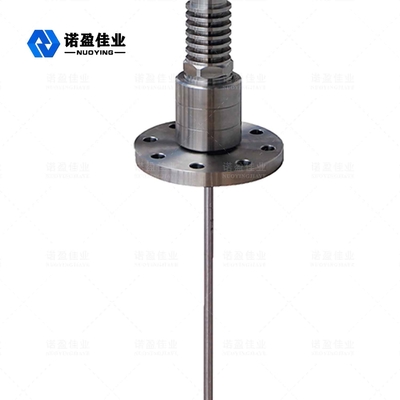

NYRD705Fala kierowana 1,8 GHz Radar Poziom Metr
Radarowy wskaźnik poziomu z falą kierowaną, przyrząd do pomiaru poziomu w przemyśle chemicznym.Radarowy miernik poziomu fali prowadzonej jest radarowym miernikiem poziomu opartym na zasadzie reflektometrii w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego miernika poziomu przemieszcza się wzdłuż kabla lub pręta sondy z prędkością światła.Kiedy styka się z powierzchnią mierzonego medium, część impulsu radarowego miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość wyrzutni od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w międzyczasie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
| Materiał anteny | Elastyczny kabel/304/PTFE (opcjonalnie) |
| Skala | 6 mln |
| Precyzja | ±1mm |
| Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
| Średnia temperatura | -40～+130℃,-40～+250℃ |
| Ciśnienie | -0,1～4,0 MPa |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Radar Poziom MetrWymagania instalacyjne
Standardowa metoda instalacji
◎ Zaleca się montaż na 1/4 lub 1/6 średnicy pojemnika.
Uwaga: Minimalna odległość od ściany zbiornika to L0≥300mm, H0≥50mm.
◎ Przechowywać z dala od wlotu i wylotu.
◎ Trzymaj się z dala od przeszkód, takich jak wyłączniki krańcowe, nagrzewnice, mieszadła itp. Uwaga: Odległość między sondą a przeszkodą wynosi ≥200mm.
◎ Gdy pojemnik jest metalową puszką, radar nie powinien dotykać ściany i dna puszki w całym zakresie.
◎ Jeśli dno kontenera jest zwężone, radar można zainstalować na środku górnej części zbiornika.
◎ Wysokość krótkiej rury instalacyjnej powinna wynosić L1≤10cm.
Radar Poziom MetrPołączenia elektryczne
◎Napięcie zasilania
(4 ~ 20) mA/HART (dwuprzewodowy)
Zasilanie i sygnał prądu wyjściowego dzielą dwużyłowy, ekranowany kabel.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.W przypadku typu iskrobezpiecznego należy dodać barierę bezpieczeństwa między zasilaczem a przyrządem.
(4~20)mA/HART (czteroprzewodowy)
Zasilanie i sygnał prądowy są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Zapoznać się z danymi technicznymi dotyczącymi określonego zakresu napięcia zasilania.
RS485/Modbus
Zasilanie i sygnał Modbus są odseparowane, a każdy z nich korzysta z dwużyłowego przewodu ekranowanego.Specyficzny zakres napięcia zasilania patrz dane techniczne .
◎ Metoda połączenia
◎ Połączenie przeciwwybuchowe
Radar Poziom MetrTabela wyboru
Na przykład: NYRD705-AC1A33VAPM1000
| Numer producenta | |
| NYRD | |
| Model produktu | |
| 705 Zasięg 6m | |
| Kształt anteny/rozmiar/materiał | |
|
A b Y |
Antena kablowa/ 304 Antena kablowa / Specjalne PTFE Dostosowane |
| Proces łączenia | |
| A | Gwint: G1½A |
| b | Wątek: G1A |
| C | Wątek: G¾A |
| D | Wątek: 1½NPT |
| mi | Kołnierz: DN50 |
| F | Kołnierz: DN80 |
| g | Kołnierz: DN100 |
| Y | Specjalne dostosowane |
| Wyjście/dostawa | |
|
1 4~20mA/24VDC Dwuprzewodowy 2 4~20mA/24VDC/Hart dwuprzewodowy 3 4~20mA/220VAC/Hart czteroprzewodowy 4 RS485/Modbus |
|
| Wyświetlanie na żywo/Programowanie | |
| TOPÓR | Z Bez |
| Wkurzający kod | |
| XX | |
| Temperatura procesu |
| 1 - 40 ~ + 130 ℃ |
| 2 - 40 ~ + 250 ℃ |
| 3 - 40 ~ + 500 ℃ |
| Y Specjalne dostosowane |
| Ciśnienie procesowe |
| 1 - 0,1 ~ + 0,3 MPa |
| 2 - 0,1 ~ + 2,0 MPa |
| 3 - 0,1 ~ + 4,0 MPa |
| Y Specjalne dostosowane |
| Opieczętowanie |
|
V Viton K Kalrez Y Specjalne dostosowane |
| Materiał obudowy/poziom ochrony |
| Aluminium/IP65 |
| D Aluminium (podwójna wnęka)/IP67 |
| SS 304 / IP68 |
| Y Specjalne dostosowane |
| Klasa przeciwwybuchowa |
| P Standard |
| L Exia IICT6 |
| G Exd[ia] IICT6 Specjalne |
| Y dostosowane |
| Wejście kablowe |
|
M20×1.5 N 1/2" NPT Y Specjalne dostosowane |
| Zasięg ( jednostka: cm) |
| X ...... |
