Szczegóły Produktu:
|
skala: | kabel 20m (pręt 6m) | Typowym zastosowaniem: | Ciecz o niskiej stałej dielektrycznej |
---|---|---|---|
Materiał: | 304 316L (opcjonalnie) | Proces łączenia: | Kołnierz (opcjonalnie), |
Ciśnienie procesowe: | -0,1-4 MPa, -1 ~ 40BAR | Wyjście sygnału: | 4-20mA / Hart / RS485 (Modbus) |
Klasa przeciwwybuchowa: | Exia II C T6 Ga | Klasa ochrony: | IP67 |

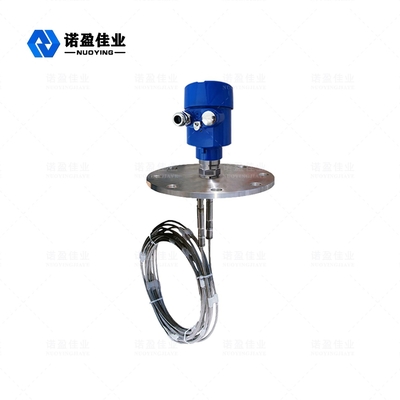

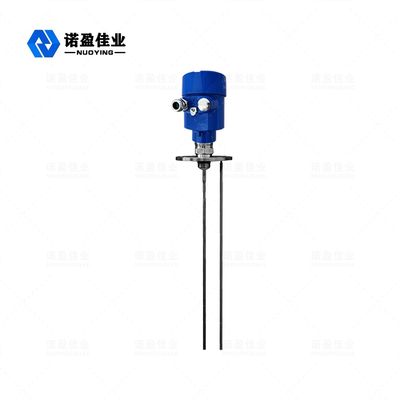

Fala kierowana NYRD703 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
Typowym zastosowaniem | Ciecze, ciecz o niskiej stałej dielektrycznej |
Materiał anteny | Elastyczny kabel/304/PTFE (opcjonalnie) |
Skala | 0~20m (kabel), 0~6m |
Precyzja | ±1mm |
Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
Średnia temperatura | -40 ~ + 130 ℃ |
Ciśnienie | e -0,1~4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
◎ Wejdź
Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania można przekształcić w sygnał poziomu za pomocą elementów elektronicznych.Sonda emituje impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.Gdy impulsy stykają się z powierzchnią materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przekształcany na sygnał poziomu.
Odbity sygnał impulsowy jest przesyłany do części obwodu elektronicznego instrumentu wzdłuż sondy kablowej lub prętowej, a mikroprocesor przetwarza sygnał w celu zidentyfikowania echa generowanego przez impuls mikrofalowy na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest realizowana przez oprogramowanie impulsowe, a odległość D od powierzchni materiału jest proporcjonalna do czasu T podróży
puls:
D=C×T/2, gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:L=ED
◎ Eksportuj
Ustaw, wprowadzając wysokość pustego zbiornika E (= punkt zerowy), pełną wysokość zbiornika F (= pełna skala) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Radar Poziom MetrCechy konstrukcyjne
◎ Radarowy miernik poziomu z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎ Różnorodność metod połączeń procesowych i typów elementów detekcyjnych sprawia, że mierniki poziomu z falowodami serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i mały stały czynnik dielektryczny.
◎ Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalach i niemetalach
pojemniki bez szkody dla ludzkiego ciała i środowiska.
