Szczegóły Produktu:
|
skala: | 6m | Typ anteny: | Antena antykorozyjna |
---|---|---|---|
Materiał anteny: | 304+PTFE, 316L+PTFE (opcjonalnie) | Proces łączenia: | Gwint, kołnierz (opcjonalnie), |
precyzja: | ±1mm | Temperatura robocza: | -40 ~ 130 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART (dwa przewody/cztery przewody) | Ciśnienie procesowe: | -0,1-2 MPa |

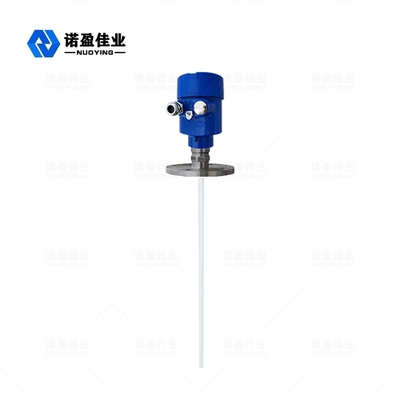

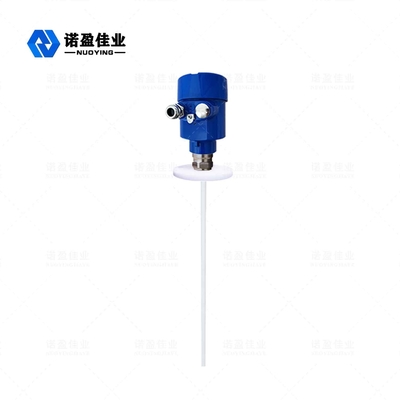

NYRD702 PTFEFala kierowana 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
NYRD702 antykorozyjny miernik poziomu radaru z falą kierowaną jest bardziej odpowiedni do monitorowania poziomu silnie korozyjnego ośrodka, takiego jak roztwór kwasu solnego, roztwór kwasu azotowego, kwas bromowodorowy, rozcieńczony kwas siarkowy i tak dalej
Radar Poziom MetrParametr techniczny
Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
Materiał anteny | PTFE (opcjonalnie) |
Skala | 6 mln |
Precyzja | ±1mm |
Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
Średnia temperatura | -40~+130℃,-40~+250℃ |
Ciśnienie | e -0,1~4,0 MPa |
Proces łączenia | Gwint, kołnierz (opcjonalnie) |
Klasa ochrony | IP67 |
Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
◎ Wejdź
Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania można przekształcić w sygnał poziomu za pomocą elementów elektronicznych.Sonda emituje impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.Gdy impulsy stykają się z powierzchnią materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przekształcany na sygnał poziomu.
Odbity sygnał impulsowy jest przesyłany do części obwodu elektronicznego instrumentu wzdłuż sondy kablowej lub prętowej, a mikroprocesor przetwarza sygnał w celu zidentyfikowania echa generowanego przez impuls mikrofalowy na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest realizowana przez oprogramowanie impulsowe, a odległość D od powierzchni materiału jest proporcjonalna do czasu T podróży
puls:
D=C×T/2, gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:L=ED
◎ Eksportuj
Ustaw, wprowadzając wysokość pustego zbiornika E (= punkt zerowy), pełną wysokość zbiornika F (= pełna skala) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
Radar Poziom MetrWymagania instalacyjne
Standardowa metoda instalacji
◎ Zaleca się montaż na 1/4 lub 1/6 średnicy pojemnika.
Uwaga: Minimalna odległość od ściany zbiornika to L0≥300mm, H0≥50mm.
◎ Przechowywać z dala od wlotu i wylotu.
◎ Trzymaj się z dala od przeszkód, takich jak wyłączniki krańcowe, nagrzewnice, mieszadła itp. Uwaga: Odległość między sondą a przeszkodą wynosi ≥200mm.
◎ Gdy pojemnik jest metalową puszką, radar nie powinien dotykać ściany i dna puszki w całym zakresie.
◎ Jeśli dno kontenera jest zwężone, radar można zainstalować na środku górnej części zbiornika.
◎ Wysokość krótkiej rury instalacyjnej powinna wynosić L1≤10cm.
