Szczegóły Produktu:
|
| skala: | 0~6m | Materiał: | 304 316L (opcjonalnie) |
|---|---|---|---|
| Metoda montażu: | montaż kołnierzowy lub gwintowany | Średnia temperatura: | -40 ~ 130 ℃ |
| Wyjście sygnału: | 4-20mA, 4-20mA/HART | precyzja: | ±1mm |
| Częstotliwość: | 1,8 GHz | Zasilacz: | 24VDC/220VAC |

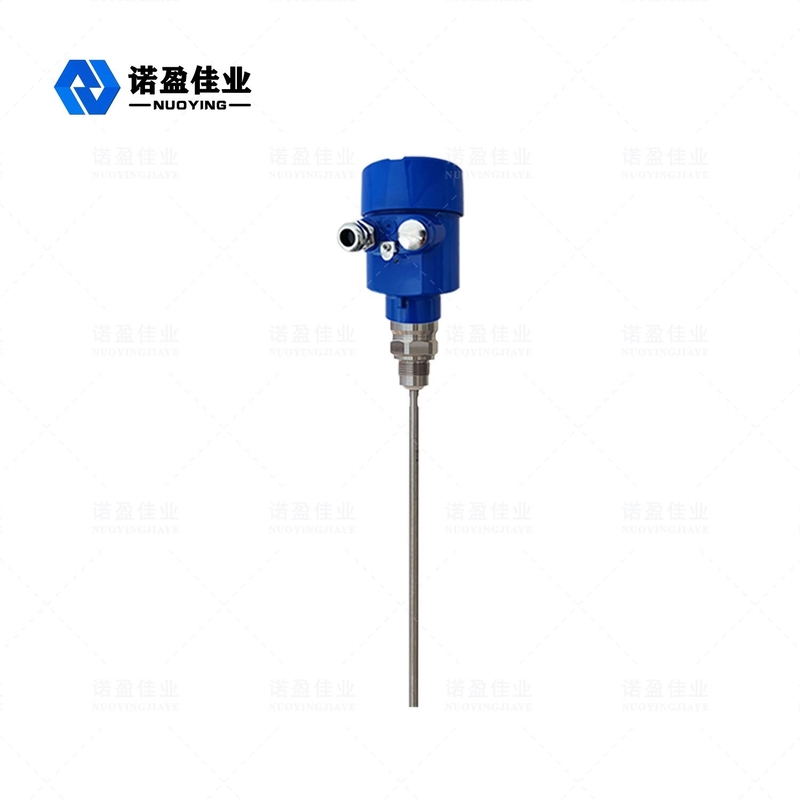

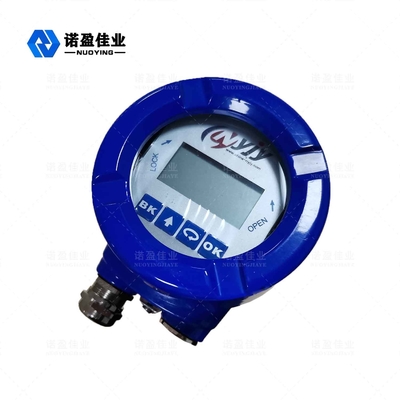

NYRD702Fala kierowana 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
| Materiał anteny | 304/316 (opcjonalnie) |
| Skala | 30 m² |
| Precyzja | ±1mm |
| Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
| Średnia temperatura | -40～+130℃,-40～+250℃ |
| Ciśnienie | e -0,1～4,0 MPa |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Klasa ochrony | IP67 |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
Radar Poziom MetrCechy konstrukcyjne
◎ Radarowy miernik poziomu z falą kierowaną wykorzystuje zaawansowaną technologię przetwarzania mikrofalowego i unikalną technologię przetwarzania echa Echo Discovery, pomiar kontaktowy, wysoką dokładność pomiaru i dokładniejszy pomiar.Jednocześnie radar falowodowy jest odporny na adhezję i nie ma na niego wpływu środowisko zewnętrzne, takie jak temperatura medium i adhezja.
◎ Różnorodność metod połączeń procesowych i typów elementów detekcyjnych sprawia, że mierniki poziomu z falowodami serii 70X nadają się do różnych złożonych warunków pracy i zastosowań.Takich jak: wysoka temperatura, wysokie ciśnienie i mały stały czynnik dielektryczny.
◎ Korzystając z trybu pracy impulsowej, produkt ma wyjątkowo niską moc emisyjną i może być instalowany w różnych metalach i niemetalach
pojemniki bez szkody dla ludzkiego ciała i środowiska.
Radar Poziom MetrWymagania instalacyjne
Standardowa metoda instalacji
◎ Zaleca się montaż na 1/4 lub 1/6 średnicy pojemnika.
Uwaga: Minimalna odległość od ściany zbiornika to L0≥300mm, H0≥50mm.
◎ Przechowywać z dala od wlotu i wylotu.
◎ Trzymaj się z dala od przeszkód, takich jak wyłączniki krańcowe, nagrzewnice, mieszadła itp. Uwaga: Odległość między sondą a przeszkodą wynosi ≥200mm.
◎ Gdy pojemnik jest metalową puszką, radar nie powinien dotykać ściany i dna puszki w całym zakresie.
◎ Jeśli dno kontenera jest zwężone, radar można zainstalować na środku górnej części zbiornika.
◎ Wysokość krótkiej rury instalacyjnej powinna wynosić L1≤10cm.
