Szczegóły Produktu:
|
| skala: | 30m | Typowym zastosowaniem: | Ciecze, proszki, cząstki stałe |
|---|---|---|---|
| Materiał: | 304 316L (opcjonalnie) | Metoda montażu: | montaż kołnierzowy lub gwintowany |
| Stopień ochrony: | Wskaźnik IP67 | Temperatura robocza: | -40 ~ 130 ℃ |
| materiał obudowy: | :odlewana aluminiowa obudowa | Ciśnienie procesowe: | -0,1-4 MPa, -1 ~ 40BAR |

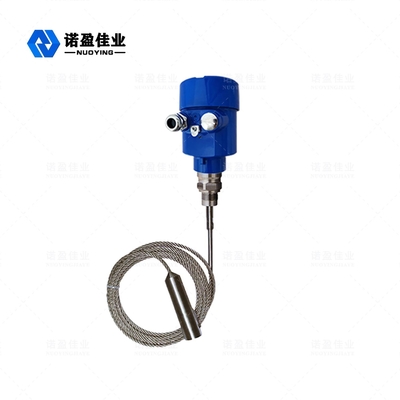

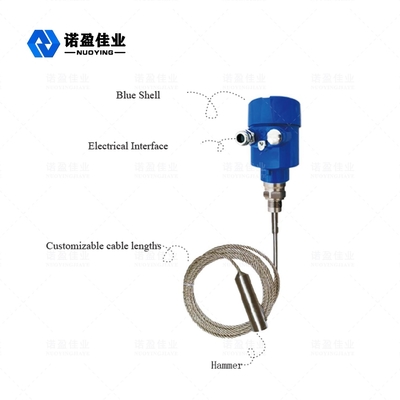

Fala kierowana NYRD701 1,8 GHz Radar Poziom Metr
Radarowy miernik poziomu fali prowadzonej jest miernikiem poziomu opartym na zasadzie odbicia w dziedzinie czasu (TDR).Impuls elektromagnetyczny radarowego wskaźnika poziomu rozchodzi się wzdłuż stalowego kabla lub sondy z prędkością światła.Część impulsu miernika poziomu jest odbijana, tworząc echo i powraca do nadajnika impulsów tą samą ścieżką.Odległość przetwornika od powierzchni mierzonego medium jest proporcjonalna do czasu propagacji impulsu w tym okresie i obliczana jest wysokość poziomu cieczy.
Radar Poziom MetrParametr techniczny
| Typowym zastosowaniem | Ciecze, proszki, cząstki stałe, media żrące |
| Materiał anteny | Elastyczny kabel/304/PTFE (opcjonalnie) |
| Skala | 30 m² |
| Precyzja | ±1mm |
| Zasilacz | 24 VDC (dwuprzewodowy, czteroprzewodowy) |
| Średnia temperatura | -40～+130℃,-40～+250℃ |
| Ciśnienie | e -0,1～4,0 MPa |
| Proces łączenia | Gwint, kołnierz (opcjonalnie) |
| Klasa ochrony | IP65 |
| Klasa przeciwwybuchowa | ExiaⅡCT6 (opcjonalnie) |
| Wyjście sygnału | 4...20mA/HART/RS485/Modbus... |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Emitowany przez radar falowodowy impuls mikrofalowy o wysokiej częstotliwości rozchodzi się wzdłuż elementu detekcyjnego (stalowego kabla lub stalowego pręta), a natrafiając na mierzone medium, na skutek nagłej zmiany stałej dielektrycznej, powoduje odbicie i część energii impulsu jest odbijane z powrotem.Odstęp czasu między impulsem wysłanym a impulsem odbitym jest proporcjonalny do odległości mierzonego medium.
◎ Wejdź
Radar z falą kierowaną jest przyrządem pomiarowym opartym na zasadzie podróży w czasie.Fala radarowa przebiega z prędkością światła, a czas działania można przekształcić w sygnał poziomu za pomocą elementów elektronicznych.Sonda emituje impulsy o wysokiej częstotliwości i rozchodzi się wzdłuż sondy kablowej lub prętowej.Gdy impulsy stykają się z powierzchnią materiału, są odbijane z powrotem i odbierane przez odbiornik w przyrządzie, a sygnał odległości jest przekształcany na sygnał poziomu.
Odbity sygnał impulsowy jest przesyłany do części obwodu elektronicznego instrumentu wzdłuż sondy kablowej lub prętowej, a mikroprocesor przetwarza sygnał w celu zidentyfikowania echa generowanego przez impuls mikrofalowy na powierzchni materiału.Prawidłowa identyfikacja sygnału echa jest realizowana przez oprogramowanie impulsowe, a odległość D od powierzchni materiału jest proporcjonalna do czasu T podróży
puls:
D=C×T/2, gdzie C to prędkość światła
Ponieważ znana jest odległość E pustego zbiornika, poziom materiału L wynosi:L=ED
◎ Eksportuj
Ustaw, wprowadzając wysokość pustego zbiornika E (= punkt zerowy), pełną wysokość zbiornika F (= pełna skala) i niektóre parametry aplikacji, parametry aplikacji automatycznie dostosują przyrząd do środowiska pomiarowego, odpowiadającego wyjściu 4-20 mA.
