Szczegóły Produktu:
|
| skala: | 0 – 2,5 g/cm3 (0 – 2500 kg/m3)，0~100,0% | Zakres kalibracji: | 0 – 2,5 g/cm3 (0 – 2500 kg/m3)，0~100,0% |
|---|---|---|---|
| precyzja: | ± 0,002 g/cm3 (± 2 kg/m3) ，±0,5% | Powtarzalność: | ± 0,001 g/cm3 (± 0,2 kg/m3) ±0,1% |
| Ciśnienie robocze: | 0 ~ 4Mpa | Temperatura robocza: | -40~130℃，-50~150℃ |
| Zasilacz: | 24VDC (≥50 mA) | Wyjście sygnału: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| High Light: | Miernik gęstości widełek stroikowych Modbus RTU,rezonansowy czujnik gęstości cieczy,miernik gęstości cieczy Modbus |
||

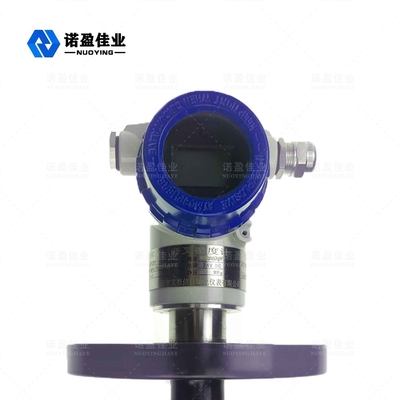

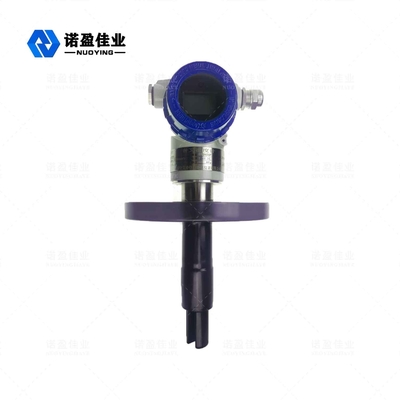

NYDE Tuning Fork Miernik gęstości rezonansowej 4 ~ 20Ma lub RS485 Modbus RTU 24VDC
Miernik gęstości rezonansowej stroików NYDE
NYDEGęstościomierz wtykowy przyjmuje instalację wtykową i jest szeroko stosowany w rurociągach.Gęstość medium w zbiornikach otwartych i zamkniętych jest bezpośrednio określana przez częstotliwość drgań odbieranych przez kamerton czujnika umieszczonego w medium.Wbudowany czujnik temperatury czujnika zapewnia kompensację temperatury.
Zakres zastosowania: Gęstościomierz wtykowy może wykonywać pomiary gęstości online w czasie rzeczywistym.Może być stosowany do kontroli procesu produktów z gęstością jako parametrem podstawowym lub do kontroli jakości z procentem stałym lub procentem stężenia jako odniesieniem.Typowe branże obejmują przemysł petrochemiczny, przemysł winiarski, przemysł spożywczy, przemysł farmaceutyczny i przetwórstwo minerałów (takich jak glina, węglany, krzemiany itp.), które są szczególnie wykorzystywane do wykrywania interfejsów i mieszania rurociągów wieloproduktowych w powyższych branżach. wykrywanie gęstości, monitorowanie punktu końcowego reaktora i wykrywanie granicy faz separatora.
Miernik gęstości rezonansowej stroików NYDE Techniczny Parametry
| Skala | 0 – 2,5 g/cm3 (0 – 2500 kg/m3), 0~100,0% |
| Zakres kalibracji | 0 – 2,5 g/cm3 (0 – 2500 kg/m3), 0~100,0% |
| dokładność pomiaru | ± 0,002 g/cm3 (± 2 kg/m3), ± 0,5% |
| Powtarzalność | ± 0,001 g/cm3 (± 0,2 kg/m3) ±0,1% |
| Średni zakres temperatur | -50 ℃ ~ + 150 ℃ |
| Ciśnienie robocze | 4mpa |
| Zakres lepkości płynu | 0–600 cP |
| Współczynnik temperatury | ＜ 0,1 kg/m3/℃ (±0,5%) po korekcie |
| Efekt stresu | Nieistotny |
| Wbudowany czujnik temperatury | Czujnik cyfrowy |
| Zwilżony materiał | 316L,2205 Stal nierdzewna,哈C,stop tytanu |
| Powłoka korpusu widelca | Standardowy PTFE lub PFA |
| Zasilacz | 24VDC, ≥50 mA |
| Wyjście sygnału analogowego | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Dokładność wyjściowa (20 ℃) | ±0,1% odczytu lub ±0,05% FS |
| Powtarzalność wyjścia (-40~+85℃) | ± 0,05% FS |
| Proces łączenia | DIN 50 PN16 DIN 50 PN40 |
| Urządzenia sanitarne IDF i RJT | |
| Poziom ochrony | IP67 |
| muszla | Stop aluminium |
Miernik gęstości rezonansowej stroików NYDE Operacyjny Zasada

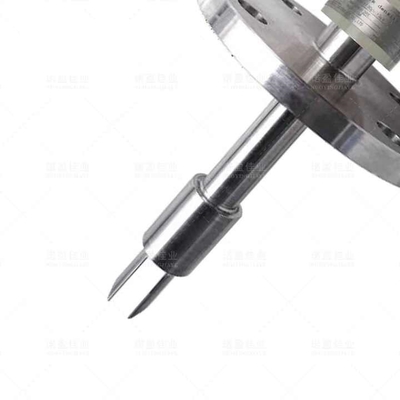

Czujnik działa na zasadzie drgań elementu, a elementem składowym jest część kamertonu zanurzona w mierzonej cieczy.Część kamertonu indukuje wibracje poprzez wewnętrzne urządzenie piezoelektryczne zamocowane na dolnym końcu korpusu widelca.Częstotliwość drgań jest wykrywana przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu korpusu widelca, a następnie sygnał jest wzmacniany przez obwód na górze.Gęstość cieczy jest ściśle związana z częstotliwością drgań podczas przepływu mierzonej cieczy.Gdy zmienia się gęstość mierzonej cieczy, zmienia się również częstotliwość drgań podczas przepływu cieczy.Za pomocą poniższego równania można dokładnie obliczyć gęstość mierzonej cieczy.
D= K0+K1T+K2T2
D= Nieskalibrowana gęstość mierzonego medium (kg/m3)
T= częstotliwość drgań (μs).
K0 , K1 , K2= stała
W procesie wykrywania gęstości, wtykowy miernik gęstości NYDE może automatycznie kompensować wpływ temperatury na gęstość (D) mierzonego medium, a ciśnienie nie ma istotnego wpływu na gęstość.
Miernik gęstości rezonansowej stroików NYDE Instalacja mechaniczna
W przeciwieństwie do czujnika gęstości rur, część widełkowa gęstościomierza wtykowego nie jest całkowicie zamknięta.
Ściana rury lub pojemnik
Efekt brzegowy ścianki na płyn plus efekt lepkości samego medium pomiarowego, te efekty będą miały pewien wpływ na kalibrację pomiaru czujnika.Aby przezwyciężyć te problemy, dla różnych środowisk, z wyprzedzeniem podsumowaliśmy i ustaliliśmy metodę instalacji oraz średnicę rury, aby ułatwić wybór w tych samych warunkach.
|
Instalacja standard |
Otwór boczny w kształcie litery T instalacja wtyczki |
Montaż chowany z boku w kształcie litery T | |
|
Instrukcja |
Korpus widelca bezpośrednio wchodzi do głównego płynu |
Korpus wideł jest wsuwany z boku rurociągu, aby uniknąć głównego płynu, i wsuwany przez 25mm |
|
| Przepływ | Szybkość przepływu przez widły wynosi 0-1m/s | Szybkość przepływu w rurze głównej wynosi 1-5m/s | |
| Zakres lepkości | Maksymalnie 600Cp | Maksymalnie 100cP (do 250cP w indywidualnych przypadkach) | |
| Temperatura | -50-150 ℃ | -50-150 ℃ | |
|
Główny rozmiar rury |
≥ Rurociąg poziomy 100mm (4″); ≥ Rura pionowa 150mm (4″); |
≥50mm(2″) |
|
|
Niedociągnięcie |
Nie dotyczy: Niestabilne natężenie przepływu Główna średnica rury jest mniejsza niż DN100 |
1. | Roztwór kłaczkowaty (taki jak miazga itp.) |
| 2. | Niestabilne natężenie przepływu | ||
| 3. | Roztwory o lepkości stożkowej | ||
| 4. | Główna średnica rury jest mniejsza niż DN50 | ||
| 5. | Przypadki, w których wpływ temperatury jest znaczący | ||
Obliczanie natężenia przepływu
V = Q / (1/4 *π *d2) Przykład: Przepływ 20m3/h, średnica rury 100mm
V = 20/3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s
Miejsce instalacji
W celu zapewnienia dokładnego pomiaru gęstościomierza i jego stabilności, natężenie przepływu mierzonego medium nie może być większe niż 1m/s, a średnica rurociągu, w którym jest zainstalowany gęstościomierz, musi być większa lub równa 159mm.Lokalizacja gęstościomierza powinna być zainstalowana jak najdalej od pompy, a odległość powinna być większa niż 5 m;Gdy natężenie przepływu jest większe niż 1 m/s, należy zastosować instalację o rozszerzonej średnicy.Przy wzroście natężenia przepływu o 1 m średnica rury gęstościomierza zwiększa się 1,5 raza.Musi być prosty odcinek rury ≥ 600 mm przed instrumentem i prosty odcinek rury ≥ 300 mm za instrumentem.Płyn przepływa przez korpus widelca w stanie laminarnym,
Jak pokazano na rysunku: montaż poziomy rurociągu poziomego
Koncentryczna rura redukcyjna pionowa Włóż bezpośrednio do płynu
Redukcja koncentryczna rura pozioma Rura pozioma widok z góry
