Szczegóły Produktu:
|
| skala: | 0 – 2,5 g/cm3 (0 – 2500 kg/m3)，0~100,0% | Zakres kalibracji: | 0 – 2,5 g/cm3 (0 – 2500 kg/m3)，0~100,0% |
|---|---|---|---|
| precyzja: | ± 0,002 g/cm3 (± 2 kg/m3) ，±0,5% | Powtarzalność: | ± 0,001 g/cm3 (± 0,2 kg/m3) ±0,1% |
| Ciśnienie robocze: | 0 ~ 4Mpa | Temperatura robocza: | -40~130℃，-50~150℃ |
| Zasilacz: | 24VDC (≥50 mA) | Wyjście sygnału: | 4-20 mA，0-1000Hz，RS485 Modbus RTU |
| High Light: | PN40 FDM Miernik gęstości wideł,FDM Miernik gęstości wideł 24VDC,24VDC Nadajnik gęstości gnojowicy |
||

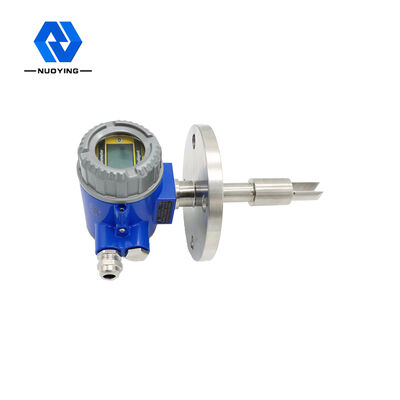

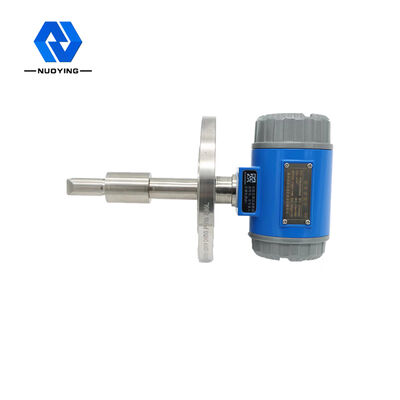

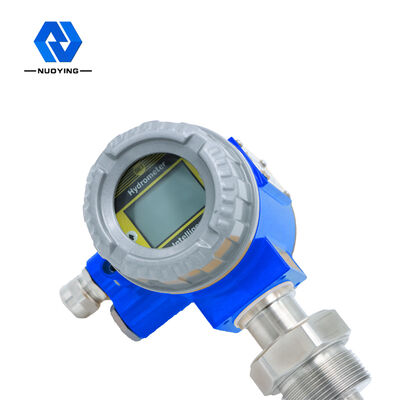

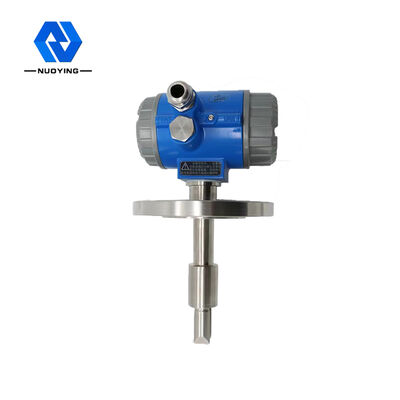

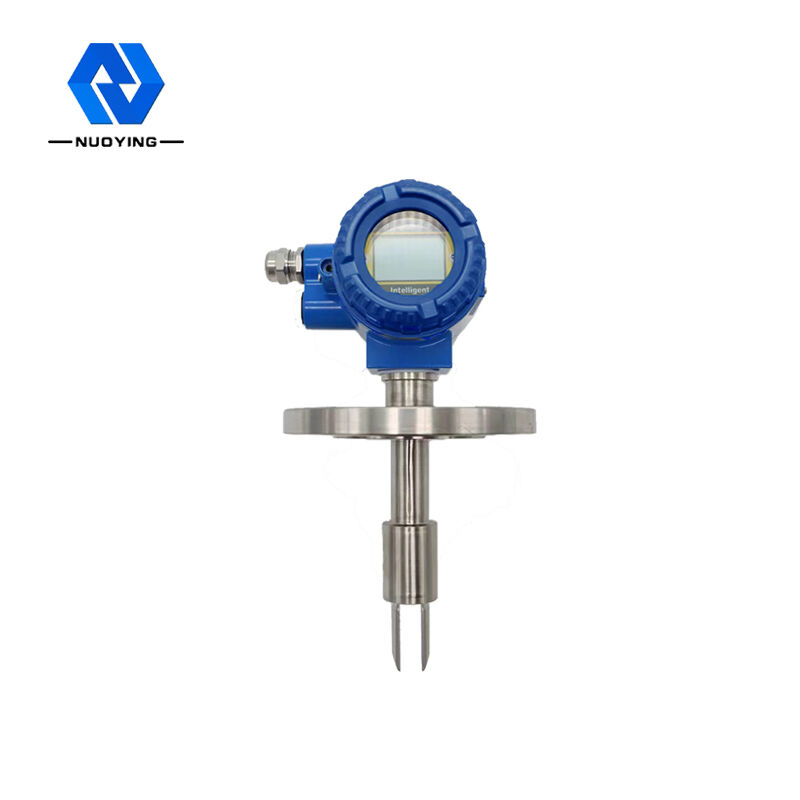

Miernik gęstości rezonansowej stroików NYDE
NYDEGęstościomierz wtykowy przyjmuje instalację wtykową i jest szeroko stosowany w rurociągach.Gęstość medium w zbiornikach otwartych i zamkniętych jest bezpośrednio określana przez częstotliwość drgań odbieranych przez kamerton czujnika umieszczonego w medium.Wbudowany czujnik temperatury czujnika zapewnia kompensację temperatury.
Zakres zastosowania: Gęstościomierz wtykowy może wykonywać pomiary gęstości online w czasie rzeczywistym.Może być stosowany do kontroli procesu produktów z gęstością jako parametrem podstawowym lub do kontroli jakości z procentem stałym lub procentem stężenia jako odniesieniem.Typowe branże obejmują przemysł petrochemiczny, przemysł winiarski, przemysł spożywczy, przemysł farmaceutyczny i przetwórstwo minerałów (takich jak glina, węglany, krzemiany itp.), które są szczególnie wykorzystywane do wykrywania interfejsów i mieszania rurociągów wieloproduktowych w powyższych branżach. wykrywanie gęstości, monitorowanie punktu końcowego reaktora i wykrywanie granicy faz separatora.
Miernik gęstości rezonansowej stroików NYDE Techniczny Parametry
| Skala | 0 – 2,5 g/cm3 (0 – 2500 kg/m3), 0~100,0% |
| Zakres kalibracji | 0 – 2,5 g/cm3 (0 – 2500 kg/m3), 0~100,0% |
| dokładność pomiaru | ± 0,002 g/cm3 (± 2 kg/m3), ± 0,5% |
| Powtarzalność | ± 0,001 g/cm3 (± 0,2 kg/m3) ±0,1% |
| Średni zakres temperatur | -50 ℃ ~ + 150 ℃ |
| Ciśnienie robocze | 4mpa |
| Zakres lepkości płynu | 0–600 cP |
| Współczynnik temperatury | ＜ 0,1 kg/m3/℃ (±0,5%) po korekcie |
| Efekt stresu | Nieistotny |
| Wbudowany czujnik temperatury | Czujnik cyfrowy |
| Zwilżony materiał | 316L,2205 Stal nierdzewna,哈C,stop tytanu |
| Powłoka korpusu widelca | Standardowy PTFE lub PFA |
| Zasilacz | 24VDC, ≥50 mA |
| Wyjście sygnału analogowego | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Dokładność wyjściowa (20 ℃) | ±0,1% odczytu lub ±0,05% FS |
| Powtarzalność wyjścia (-40~+85℃) | ± 0,05% FS |
| Proces łączenia | DIN 50 PN16 DIN 50 PN40 |
| Urządzenia sanitarne IDF i RJT | |
| Poziom ochrony | IP67 |
| muszla | Stop aluminium |
Miernik gęstości rezonansowej stroików NYDE Operacyjny Zasada
Czujnik działa na zasadzie drgań elementu, a elementem składowym jest część kamertonu zanurzona w mierzonej cieczy.Część kamertonu indukuje wibracje poprzez wewnętrzne urządzenie piezoelektryczne zamocowane na dolnym końcu korpusu widelca.Częstotliwość drgań jest wykrywana przez wtórne urządzenie piezoelektryczne zamocowane na drugim końcu korpusu widelca, a następnie sygnał jest wzmacniany przez obwód na górze.Gęstość cieczy jest ściśle związana z częstotliwością drgań podczas przepływu mierzonej cieczy.Gdy zmienia się gęstość mierzonej cieczy, zmienia się również częstotliwość drgań podczas przepływu cieczy.Za pomocą poniższego równania można dokładnie obliczyć gęstość mierzonej cieczy.
D= K0+K1T+K2T2
D= Nieskalibrowana gęstość mierzonego medium (kg/m3)
T= częstotliwość drgań (μs).
K0 , K1 , K2= stała
W procesie wykrywania gęstości, wtykowy miernik gęstości NYDE może automatycznie kompensować wpływ temperatury na gęstość (D) mierzonego medium, a ciśnienie nie ma istotnego wpływu na gęstość.
Miernik gęstości rezonansowej stroików NYDE Cechy konstrukcyjne
◎ Nadaje się do pomiaru gęstości w zbiornikach, rurociągach, przepływie lub statycznym medium.Nadaje się do pomiaru wysokiej temperatury, niskiej temperatury, zawierającej zanieczyszczenia i medium o wysokiej lepkości.
◎ Mikroprocesorowe elektroniczne urządzenie do konwersji, zintegrowane przetwarzanie sygnałów, funkcje obliczeniowe i diagnostyczne.
◎ Ciągły pomiar online gęstości i temperatury cieczy, wysoka precyzja, bezpieczniejszy i bardziej niezawodny, może być bezpośrednio wykorzystywany do kontroli procesu produkcyjnego.
◎ Może komunikować się z komputerem bezpośrednio przez interfejs RS485.Użytkownicy mogą bezpośrednio konfigurować węzły, diagnozować usterki i rejestrować dane online.
◎ Gęstość podstawową, procent stężenia, procent masy, procent objętości i inne parametry można obliczyć podczas pomiaru gęstości i temperatury.
Doskonała konstrukcja chroniąca przed nadciśnieniem, doskonała stabilność temperaturowa, pełne uszczelnienie spawalnicze, solidna i niezawodna konstrukcja.
◎ Łatwy w instalacji i użyciu, włóż płyn może wyświetlić odczyt.
◎ Łatwa konserwacja, brak regularnego czyszczenia.
◎ Kalibracja bez wzorcowego źródła odniesienia, bez kalibracji laboratoryjnej, bez przerw w procesie.
◎ Typ iskrobezpieczny może być stosowany w miejscach niebezpiecznych, a typ sanitarny może być instalowany w zakładach produkcji żywności.
