Szczegóły Produktu:
|
| Wyjście sygnału: | 4... 20mA/HART (dwa / cztery) RS485/Modbus... | Klasa przeciwwybuchowa: | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
|---|---|---|---|
| Zakres częstotliwości: | 26GHz | Stopień ochrony: | IP67 |
| Proces łączenia: | Wsparcie, kołnierz | Zasilacz: | 24VDC (dwie linie, cztery linie) |
| Ciśnienie procesowe: | -0,1 - 4,0 MPa | Średnia temperatura: | -40C—250℃ |
| High Light: | Wskaźnik poziomu radaru 26 GHz,wskaźnik poziomu radaru 316L,czujnik radarowy z falą kierowaną 316L |
||

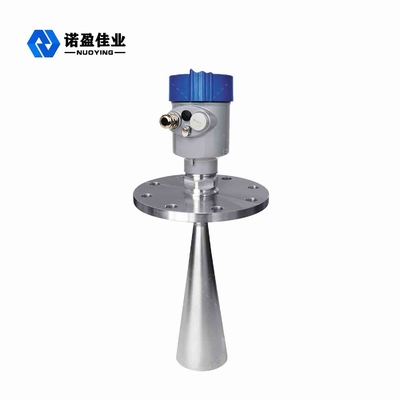

26GHz NYRD-806 Radarowy nadajnik poziomu Materiał 316L wysoki standard
Radarowy nadajnik poziomu 26 GHz NYRD-806
Radarowy nadajnik poziomuCharakterystyka projektu
Radarowy nadajnik poziomuparametry techniczne
| Wniosek | Temperatura, ciśnienie i lekko żrąca ciecz |
| Zakres pomiaru | 30m |
| Materiał anteny | 316L |
| Precyzja | ±3mm |
| Średnia temperatura | 40C-250℃ |
| Ciśnienie procesowe | 0,1 〜4.OMPa |
| Zasilacz | 24VDC (dwie linie, cztery linie) |
| Proces łączenia | Wsparcie, kołnierz |
| Stopień ochrony | IP67 |
| Zakres częstotliwości | 26GHz |
| Klasa przeciwwybuchowa |
| numer aktora | Temperatura procesu |
| NYRD | 1 -40 〜+100°C |
| Model produktu | 2 -40 〜+130°C |
| 805 zasięg 10m | 3 -40 〜+250°C |
| Zasięg 80630m | 4 -40 〜+400°C |
| 807 zasięg 20m | Y Specjalny typ niestandardowy |
| 808 zasięg70m | Ciśnienie procesowe |
| 809 zasięg35m | 1 -0,1 〜+0,3 MPa |
| 810 zasięg80m | 2 -0,1 〜+2,0 MPa |
| -86 zasięg20m | 3 -0,1~+4,0 MPa |
| -87 zasięg35m | Y Specjalny typ niestandardowy |
| -Zasięg SL30m,80m | Opieczętowanie |
| -Zasięg PB40m | Y Viton |
| -Zasięg SD 40m | K Kalrez |
| -Zasięg TJ40m | Y Specjalny typ niestandardowy |
| Antena/rozmiar/materiał | Materiał powłoki/ochrona |
| Antena do ciasta / uszczelniony róg / PTFE | Aluminium/IP67 |
| B Antena trąbkowa / 46mm / 316L | D Aluminium (dwukomorowa) /IP67 S SS 304/IP68 |
| C Antena trąbkowa / 76mm / 316L | Y Specjalny typ niestandardowy |
| D Antena trąbkowa / 96mm / 316L | Klasa przeciwwybuchowa |
| E Antena trąbkowa 121mm/316L | P Standard |
| Antena uchylna F / 242mm 316L | L Exia IICT6 |
| P Płaska antena / PTFE | G Exd[ia] IICT6 |
| S Antena kroplowa / PTFE | Y Specjalny typ niestandardowy |
| R Antena prętowa / zamknięty róg / PFA | Interfejs elektryczny |
| Y Specjalny typ niestandardowy | M20X1.5 |
| Kontrola procesu | N 1/2 (NPT) |
| Połączenie gwintowe: G1%A | Y Specjalny typ niestandardowy |
| B Połączenie kołnierzowe: DN50 | Wyświetlacz |
| C Połączenie kołnierzowe: DN80 | Pasek |
| D Połączenie kołnierzowe: DN100 | X Bez |
| E Połączenie kołnierzowe: DN 150 | Zadzwonił (jednostka: cm) |
| F Uniwersalne połączenie kołnierzowe | x |
| G Montaż zaciskowy | |
| H Instalacja stentu | |
| Y Specjalny typ niestandardowy | |
| Moc wyjściowa/zasilania | |
| 2 4~20mA/24VDC dwuprzewodowe | |
| 3 4~20mA/24VDC/Hart dwuprzewodowy | |
| 4 4〜20mA/220VAC/Hart czteroprzewodowy | |
| 5 RS485/Modbus |
Uwaga: dostosowane na żądanie
Radarowy nadajnik poziomuZasada działania
Antena radarowa emituje wąski impuls mikrofalowy i przekazuje go przez antenę.Gdy impuls dotknie powierzchni mierzonego medium, jest odbijany z powrotem i ponownie akceptowany przez system antenowy, przesyłając sygnał do części obwodu elektronicznego automatycznie przekształcany w sygnał położenia obiektu (ponieważ prędkość propagacji impulsu jest niezwykle szybka, czas potrzebny, aby fale elektromagnetyczne dotarły do celu i odbiły się z powrotem do odbiornika, jest prawie natychmiastowy.) Powierzchnia podstawy pomiarowej: dolna część gwintu lub osłona kołnierza
Uwaga: użyj pomiaru czasu obiektu radaru, aby upewnić się, że najwyższy poziom nie może wejść do obszaru niewidomego pomiaru (obszar D na rysunku)
Radarowy nadajnik poziomuWprowadzenie produktów
Radarowy miernik poziomu z serii NYR D80X to radarowy przyrząd do pomiaru poziomu o wysokiej częstotliwości 26 Hz z maksymalną odległością pomiaru 80 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać przetwarzanie analizy sygnału z większą szybkością, dzięki czemu przyrząd może być używany w niektórych złożonych warunkach pomiarowych, takich jak czajnik reakcyjny, stałe przechowywanie.
