Szczegóły Produktu:
|
skala: | 20m,40m | Wniosek: | Pomiar cieczy i pyłu |
---|---|---|---|
Materiał: | 304 i PTFE | Proces łączenia: | Gwint, kołnierz (opcjonalnie), kołnierz; |
Stopień ochrony: | Wyświetlacz IP67, IP67 | Temperatura robocza: | -40 ~ 260 ℃ |
Wyjście sygnału: | 4-20mA, 4-20mA/HART,RS485 | Ciśnienie procesowe: | Ciśnienie atmosferyczne,-0,1-4 MPa, -1 ~ 40BAR |
High Light: | Nadajniki poziomu mikrofalowego z przewodnikiem 220 V AC,nadajniki poziomu mikrofalowego z pianką mgły,radar z falą kierowaną 220 V AC |

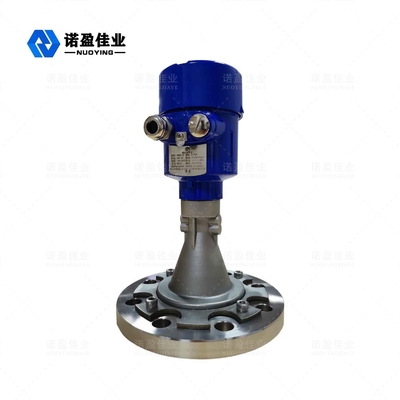

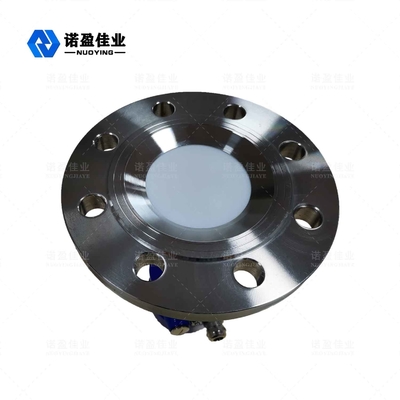

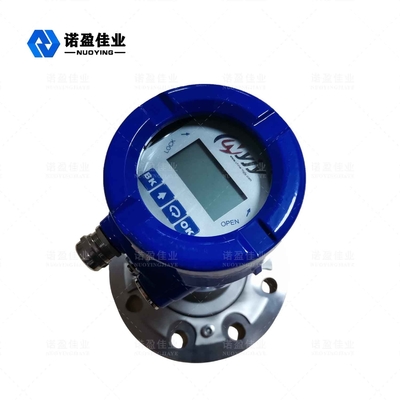

26GHz NYRD-PB-D Płaski Radar Poziom Metr
Płaski radarowy miernik poziomu jest urządzeniem do pomiaru poziomu radarowego o wysokiej częstotliwości 26 GHz o maksymalnej odległości pomiaru wynoszącej 40 metrów.Antena jest dodatkowo zoptymalizowana, a nowy szybki mikroprocesor może przeprowadzać analizę i przetwarzanie sygnału z większą prędkością, dzięki czemu przyrząd może być używany w niektórych skomplikowanych sytuacjach, takich jak para, piana, kurz, krystalizacja, kondensacja itp.
Radar Poziom MetrParametr techniczny
Model | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Typowym zastosowaniem | Para, mgła, piana, silna korozja, krystalizacja, kondensacja, adhezja itp. | ||||
Częstotliwość transmisji | 26GHz | ||||
Próbkowanie echa | 100 razy/s | ||||
Materiał anteny | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
Zakres | 40m | ||||
Precyzja | 0,05%~0,1%FS | ||||
Moc zasilania | 24VDC (dwuprzewodowy, czteroprzewodowy), 220V AC | ||||
Moc | 3W | ||||
Wyjście sygnału | 4...20mA/HART/RS485/Modbus... | ||||
Temperatura procesu | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ | -40~+260℃ | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ |
Ciśnienie procesowe | -0,1~2,0MPa | ||||
Proces łączenia | Wspornik, kołnierz (opcjonalnie) | ||||
Interfejs elektryczny | M20×1.5, ½" NPT | ||||
Klasa ochrony | IP 67 | ||||
Klasa przeciwwybuchowa | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
ja Notatka:Produktymoże byćdostosowane wedługdospecyficzne wymaganiazużytkownicy!
Radar Poziom MetrOperacyjny Zasada
Antena radarowa emituje wąskie impulsy mikrofalowe, które są przesyłane w dół przez antenę.Po zetknięciu się impulsu z powierzchnią mierzonego medium zostaje on odbity z powrotem i ponownie odebrany przez układ antenowy, a sygnał jest przesyłany do części układu elektronicznego i automatycznie zamieniany na sygnał poziomu (ponieważ prędkość propagacji impulsu jest niezwykle duża, fala elektromagnetyczna dociera do celu i jest odbijana z powrotem do odbiornika (czas potrzebny jest prawie natychmiastowy).
Jak pokazuje zdjęcie:
A.Ustawienie zakresu, niska regulacja (4mA)b.Wysoka regulacja (20mA)C.Zakres martwej strefy
Powierzchnia odniesienia do pomiaru: dolna powierzchnia gwintu lub powierzchnia uszczelniająca kołnierza.
Uwaga: W przypadku korzystania z pomiaru poziomu radaru należy upewnić się, że najwyższy poziom materiału nie może wejść do obszaru niewidocznego pomiaru (obszar oznaczony literą C na rysunku).
Radar Poziom MetrCechy konstrukcyjne
◎ Antena jest niewielka, łatwa w instalacji;bezdotykowy radar, brak zużycia i zanieczyszczeń.
◎ Odporny na korozję, pianę, parę wodną, zmiany temperatury i ciśnienia.
◎ Kąt wiązki jest mały, a energia jest skoncentrowana, co zwiększa zdolność echa i pomaga uniknąć zakłóceń.
◎ Obszar ślepy pomiaru jest mniejszy i może również zapewnić dobre wyniki przy pomiarach w małych zbiornikach.
◎ Wysoki stosunek sygnału do szumu dla lepszej wydajności nawet w zmiennych warunkach.
